在工业过程流量测量领域，孔板流量计因其结构简单、性能稳定、应用广泛而成为经典选择。美控FOC400系列孔板流量计，作为差压式流量计的代表，通过成熟的伯努利原理实现气体、液体及蒸汽的精准计量。本文将从技术原理、产品特性、应用场景及实际效益等维度，解析企业选择美控孔板流量计的核心价值。

一、产品基础原理与技术核心

孔板流量计的测量原理基于流体力学中的伯努利方程。当流体流经管道中安装的节流件（孔板）时，流束在节流件处形成局部收缩，导致流速增加、静压力降低，从而在节流件上下游产生压力差（ΔP）。该压力差与流体的流量平方成正比，通过测量此压差并经过计算，即可获得精确的流量值。这一原理经过长期工业验证，具有坚实的理论基础和极高的可靠性。

二、主营型号与关键参数

美控在售的主营型号为FOC400系列孔板流量计。其核心参数如下： - 公称通径：覆盖DN25至DN1000的广泛管径范围，满足从细小支管到主管道的测量需求。 - 测量精度：提供1.0级和1.5级两种准确度等级，确保测量数据的可靠性。 - 测量介质：适用于单相条件下的气体、液体及蒸汽，介质粘度需≤35cP。 - 过程连接与材质：法兰采用HG/T 20592标准，压力等级涵盖PN10至PN63。主要材质可选碳钢、304不锈钢、316不锈钢或316L不锈钢，节流件同样采用不锈钢材质，确保在腐蚀性环境下的耐用性。 - 取压方式：支持角接钻孔取压、角接环室取压及法兰取压，可根据现场工况和精度要求灵活选择。

三、产品结构特点与分类

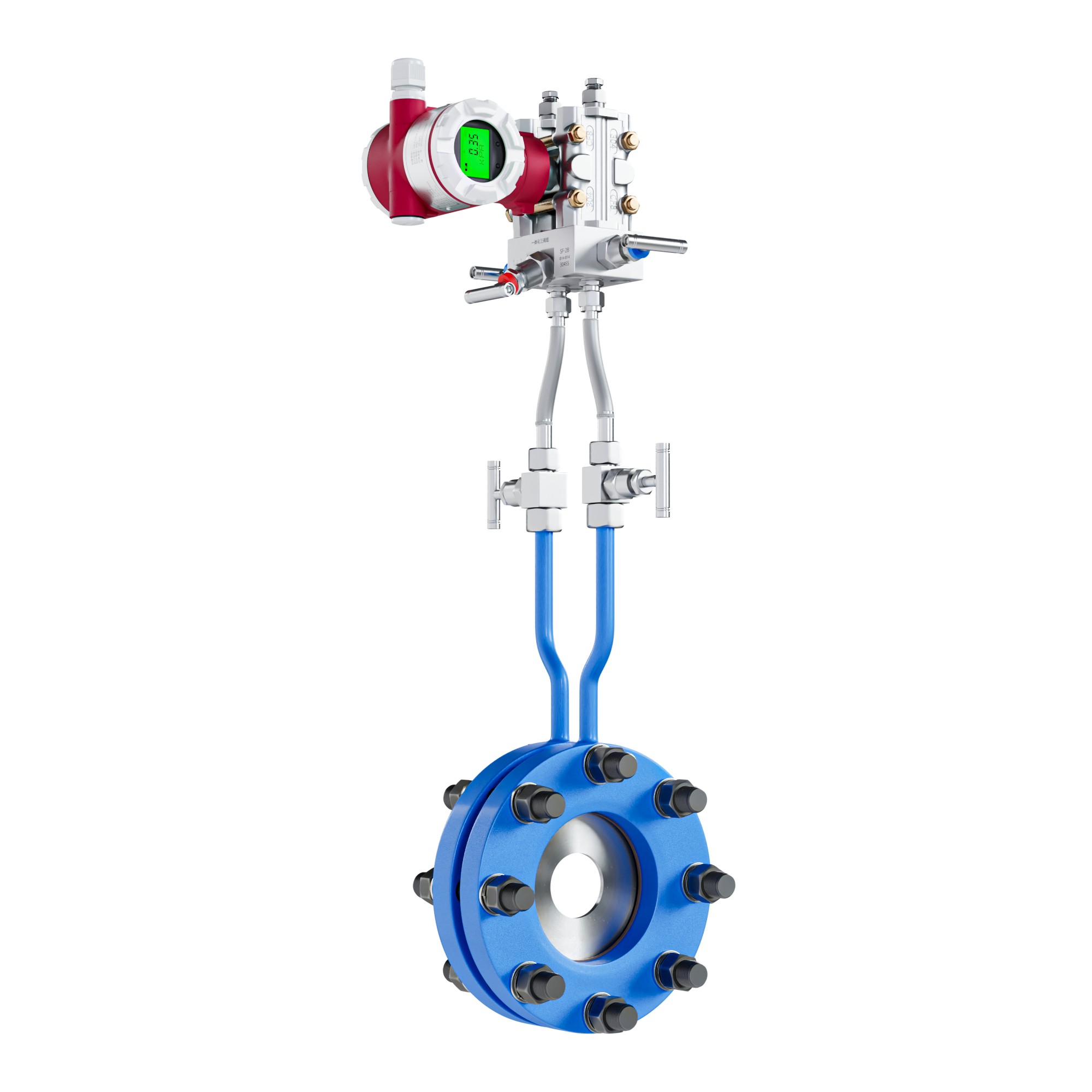

美控FOC400孔板流量计主要由节流装置与差压变送器配套组成。 1. 节流装置核心： - 节流件：提供标准孔板、平衡孔板及内藏孔板等多种类型，以适应不同的流动状态和精度要求。 - 取压装置：根据取压位置不同，分为法兰取压（安装方便，易于维护）、角接钻孔取压（结构简单）和角接环室取压（适用于小管径或高精度场合）。 2. 附加装置（可选）：为应对复杂工况，可配套冷凝器（用于蒸汽或高温水）、隔离容器（隔离腐蚀性介质）、收集器与沉淀器等，提升系统适应性与稳定性。

四、核心产品优势提炼

1. 高可靠性与免维护特性：结构主体无可动部件，机械磨损极小。根据长期运行数据反馈，在正确安装与适用介质条件下，仪表参数可长期保持稳定，大幅降低日常维护频次与成本。
2. 宽工况适应能力：产品设计适用于高温高压介质测量，能够满足石油、化工等行业的特殊工况需求。广泛的通径、压力等级和材质选项，使其能适配绝大多数工业管道条件。
3. 高精度与良好复现性：基于经典的差压测量原理，在规定的雷诺数范围内，测量结果具有良好的复现性。1.0级的精度能够满足绝大多数过程控制和能源计量的要求。
4. 显著的性价比与节能潜力：相较于部分新型流量计，孔板流量计初期投资成本通常更具优势。同时，合理的选型与安装能有效控制永久压力损失，属于节能型仪表。

五、适用行业与典型使用场景

美控FOC400孔板流量计广泛应用于以下行业场景： - 石油化工：测量原料气、工艺蒸汽、循环水等介质的流量，用于过程控制与能源核算。 - 电力冶金：锅炉给水、饱和蒸汽、过热蒸汽的计量，以及厂区压缩空气、循环冷却水的监测。 - 食品制药：洁净蒸汽、工艺用水的计量，满足卫生级或内部成本分摊需求。 - 供热与轻纺：用于热网蒸汽贸易结算或车间内部用汽计量。

具体场景示例：在四川某食品企业的蒸汽能耗管理项目中，通过采用高精度流量计方案，实现了对各车间蒸汽用量的精准计量，解决了长期存在的“蒸汽账本”不清、成本分摊争议问题，为节能改造提供了准确的数据抓手。

六、为企业带来的实际效益

1. 成本控制精细化：精准的计量数据是成本核算的基础。实现分车间、分产线乃至单台设备的能源消耗独立计量，使成本分摊有据可依，推动各部门的节能意识。
2. 运维效率提升：仪表的稳定可靠减少了突发故障和计划外检修。在线监测数据替代人工抄表，如某饮料企业案例所示，可将数据采集人工成本降低75%，并将泄漏等异常情况的发现时间从数天缩短至数小时。
3. 工艺优化与决策支持：连续的流量数据有助于分析生产负荷曲线，优化设备启停策略，发现工艺瓶颈。例如，通过分析压缩空气用量峰谷，可优化空压机运行策略，实现节能降耗。
4. 投资回报明确：相较于计量不准导致的能源浪费和成本争议，一次性的仪表投资能够带来持续的、可量化的节能收益和管理效率提升，投资回收期明确。

七、用户常见问题（FAQ）

Q1：美控孔板流量计在测量蒸汽时需要注意什么？ A1：测量蒸汽时，为确保两根导压管中的冷凝水柱高度一致，避免因高温产生附加误差，必须安装冷凝器。同时，导压管应保持适当的倾斜度（不小于1:12），并在高点设置集气器，低点设置沉降器，以保证差压信号传递的真实性。

Q2：如何根据现场工况选择合适的取压方式？ A2：选择取决于管径、介质和精度要求。对于DN400以下的管道或对精度要求较高的场合，可考虑角接环室取压；对于大口径管道或需要便于维护清理的场合，法兰取压是更常见的选择；角接钻孔取压则结构简单，适用于多种情况。具体选型需结合工艺参数咨询技术人员。
