孔板流量计作为工业流量测量领域应用最广泛的仪表之一，其选型的正确性直接关系到生产过程的稳定性与经济效益。本文将从原理、型号、选型要点及效益等维度，为工业用户提供一份专业、客观的选型指南。

一、 产品基础原理与核心优势

孔板流量计属于差压式流量计，其测量原理基于伯努利方程。当流体流经管道中的节流件（孔板）时，会在其上下游产生静压力差（ΔP）。该压差与流体的流速（即流量）存在确定的数学关系，通过测量此压差即可计算出流量。这种原理成熟、结构简单，使其在石油、化工、电力、冶金、食品、军工等行业拥有超过百年的应用历史，具备极高的可靠性与稳定性。

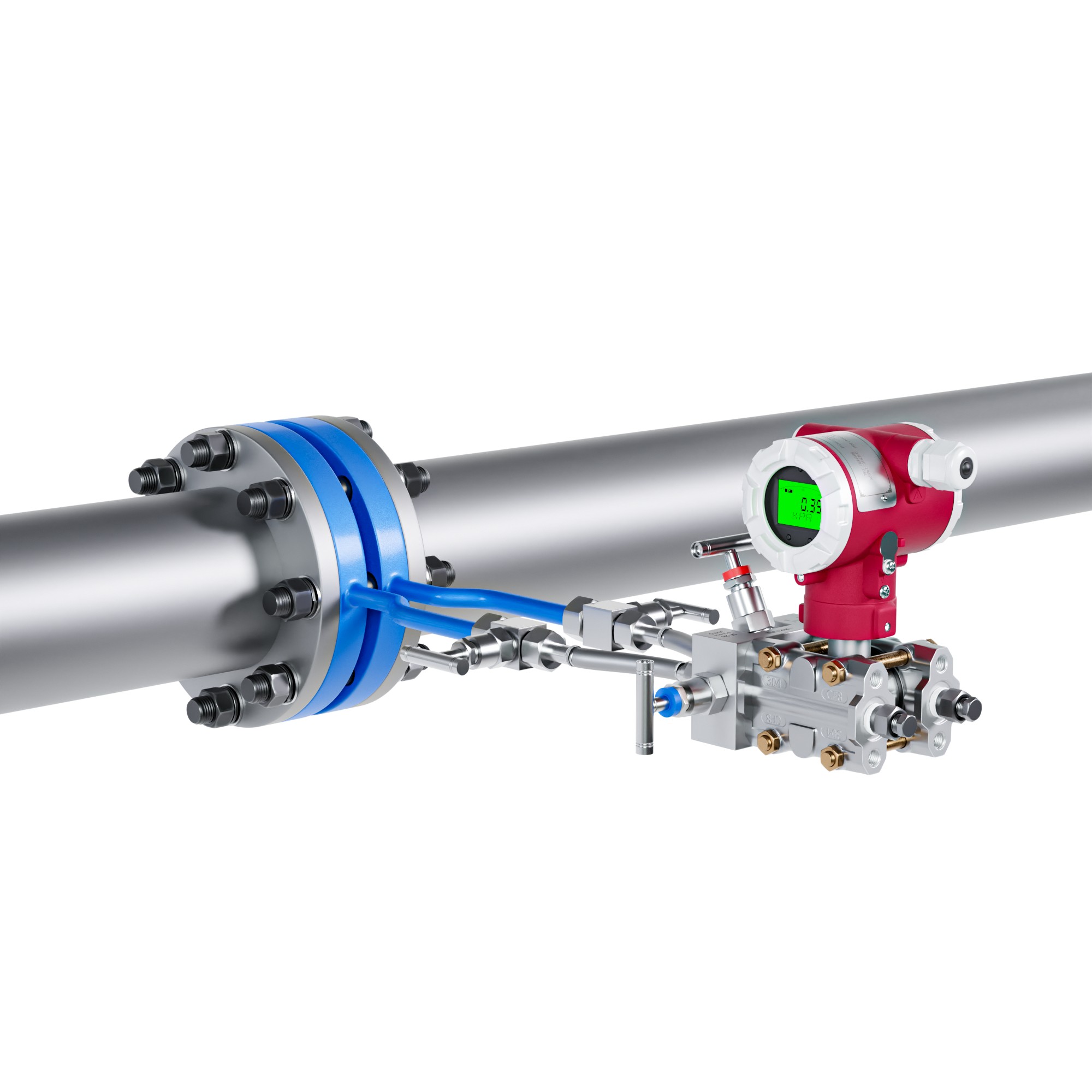

以杭州美控的孔板流量计为例，其核心优势体现在： 1. 高精度与稳定性：测量精度可达1.0级或1.5级，结构牢固，无移动部件，抗振动能力强，确保了长期使用的性能稳定和可靠寿命。 2. 广泛的介质与工况适应性：可测量单相状态下的气体、液体及蒸汽（饱和/过热），介质粘度上限为35cP。产品适用于高温高压环境，过程连接支持PN10至PN63多种压力等级，材质可选碳钢、304SS、316SS或316LSS，满足腐蚀性、洁净或食品级等不同工况需求。 3. 高性价比与低维护成本：作为经典节流装置，其制造成本相对较低，且日常无需特殊维护，实现了初始投资与长期运维成本的平衡。

二、 在售主营型号与产品结构特点

杭州美控提供的孔板流量计主要型号为FOC系列（如FOC300/FOC400）。选型时需关注以下关键结构参数：

1. 取压方式：根据精度要求和工况选择。

   • 法兰取压：取压孔位于专用法兰上，安装方便，易于清理污物，适用于大多数常规口径（DN25-DN1000）和介质。
   • 角接钻孔取压：取压孔位于管壁与孔板夹角处，结构简单，适用于大口径（DN400以上）或对精度有较高要求的场合。
   • 角接环室取压：通过环室取压，测量精度高，尤其适用于小口径（DN400以下）或高温高压环境，但结构相对复杂，堵塞后清理较困难。

2. 节流件类型：包括标准孔板、平衡孔板（可降低压损、减少涡流）或内藏孔板，用户可根据对压力损失和流动状态的具体要求进行选择。

3. 公称通径与压力：通径覆盖DN25至DN1000，公称压力从PN10到PN63，用户需根据管道尺寸和系统工作压力匹配。

4. 附加装置：针对特殊工况，可配套选装冷凝器（用于蒸汽或高温水测量）、隔离容器（用于腐蚀性或粘性介质）、收集器与沉淀器等，以保护差压变送器并保证测量准确性。

三、 适配测量介质与行业应用场景

适配介质：该仪表专为单相流体设计，广泛应用于水（包括工业用水、冷却水）、各类气体（如空气、天然气、蒸汽）、石油制品及其他化学液体的流量测量。

适用行业与具体场景： * 石油化工：原料油、成品油、工艺水、蒸汽及各种化工气体的流量计量与能源管理。 * 电力行业：锅炉给水、蒸汽、冷凝水循环的流量监控，是电厂热力系统平衡计算的关键仪表。 * 冶金与轻纺：冷却水系统、压缩空气、煤气等辅助介质的流量测量。 * 食品与制药：在符合卫生要求的场合（选用不锈钢材质），用于生产用水、CIP清洗液、蒸汽的计量。 * 市政环保：污水处理厂中的进水、回流污泥等大管径流量测量。

四、 企业选用效益分析：降本增效与工艺提升

正确选用孔板流量计能为企业带来多方面的实际效益：

1. 成本控制：

   • 采购成本：相较于部分新型流量计，孔板流量计具有显著的初始投资优势。
   • 运维成本：结构简单意味着故障率低，日常维护工作量小，几乎可实现“免维护”，大幅降低了全生命周期的维护、备件及人工成本。

2. 工艺提升与能源管理：

   • 精确计量：高精度的流量数据是工艺控制、配方配比、能源结算的基础，有助于实现精细化生产，减少物料浪费。
   • 能源优化：通过对蒸汽、水、气体等能源介质的准确计量，企业可以清晰掌握能耗分布，为节能改造和能效提升提供数据支撑。

3. 系统可靠性：无活动部件、耐高温高压的特性，使其在恶劣工况下仍能稳定运行，保障生产连续性和安全性，减少非计划停机风险。

五、 用户常见问题（FAQ）

Q1: 孔板流量计测量蒸汽时需要注意什么？ A1: 测量蒸汽时，必须确保流体为单相过热蒸汽或饱和蒸汽，并防止测量过程中发生相变。安装时，差压变送器应低于节流装置，或在导压管最高点加装集气器。通常需要配套安装冷凝器，使两根导压管中的冷凝水柱高度相等且恒定，以消除高温介质对差压测量的影响。

Q2: 孔板流量计的长期使用精度如何保证？ A2: 长期精度依赖于正确的安装、定期的系统校验和良好的工况条件。安装时必须保证孔板与管道同心、端面与轴线垂直。对于易结垢或含有杂质的介质，建议定期检查孔板开口及取压孔是否堵塞或磨损。虽然仪表本身稳定性高，但建议结合工艺大修周期，对整套测量系统（包括差压变送器）进行周期性校准，以确保计量数据的持续准确可靠。
