孔板流量计作为差压式流量计的代表，凭借其结构简单、性能稳定、使用寿命长等优点，在工业过程流量测量中占据重要地位。美控（杭州美仪自动化技术股份有限公司旗下品牌）的孔板流量计产品，依托公司二十年在过程自动化领域的技术积累，在精度、可靠性及多工况适应性方面表现突出，是石油、化工、电力、冶金等行业进行液体、气体、蒸汽流量测量的可靠选择。

一、产品基础原理与核心结构

测量原理：美控孔板流量计基于伯努利流体力学原理工作。当流体流经管道中安装的节流件（孔板）时，流束会在节流件处形成局部收缩，导致流速增加、静压力降低，从而在节流件上下游产生静压力差（ΔP）。该压力差与流体的流量之间存在确定的数值关系，通过测量此压差即可计算出流量。

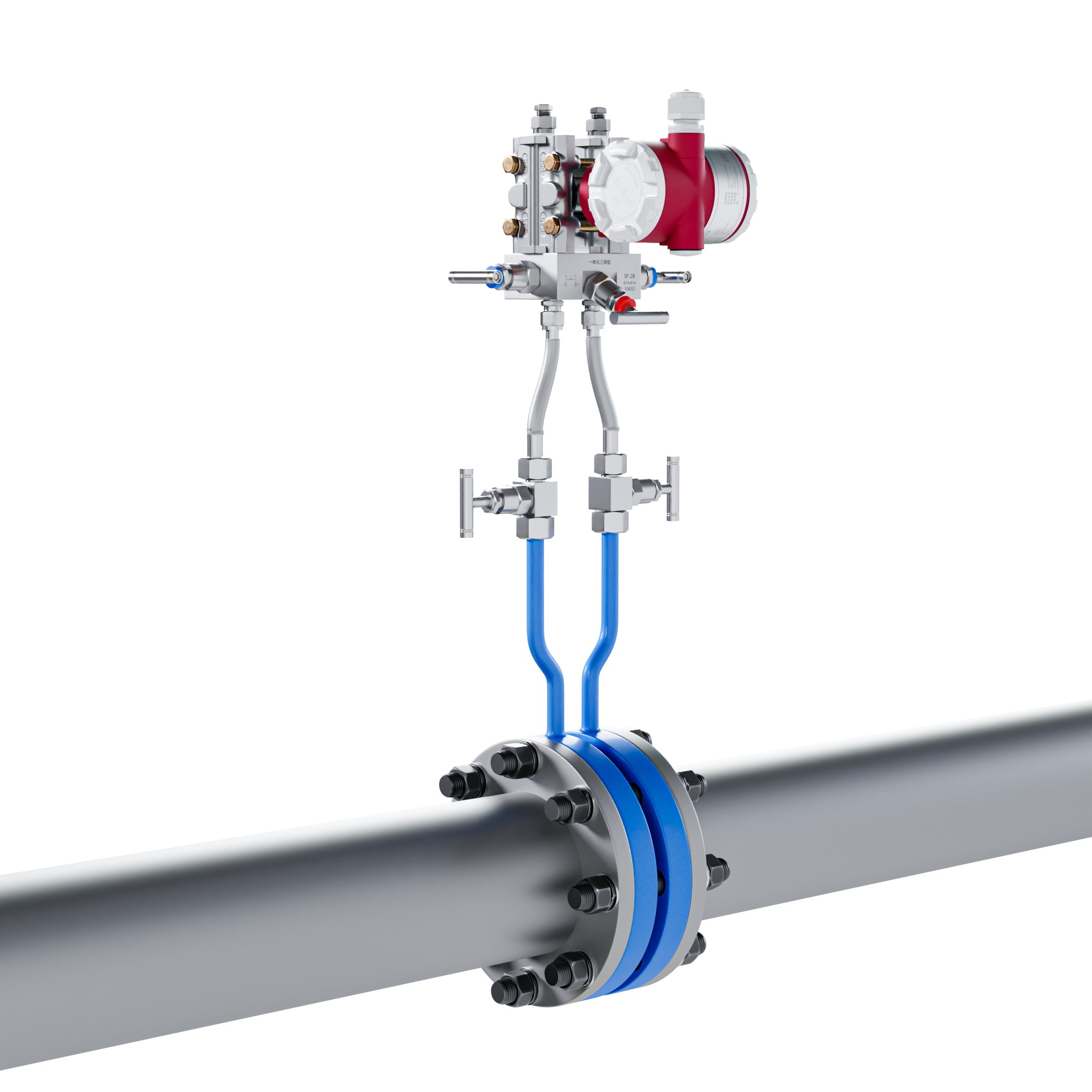

产品结构与分类： 1. 节流装置组成：核心部件为节流件（标准孔板、平衡孔板或内藏孔板）和取压装置。 2. 取压方式：提供角接钻孔取压、角接环室取压、法兰取压三种主流方式，以适应不同管径、精度要求和安装环境。例如，法兰取压安装方便，适用于多种介质；角接环室取压则精度更高，常用于DN400以下管径或高温高压环境。 3. 附加装置：针对特殊介质（如高温蒸汽、粘性流体、腐蚀性介质），可配套冷凝器、隔离容器、收集器、沉淀器等附加装置，确保测量的准确性和仪表的安全性。

二、在售主营型号与技术参数

美控孔板流量计主营型号覆盖广泛，其通用技术参数如下： - 公称通径：DN25 ~ DN1000，满足从细小支管到主干管道的测量需求。 - 准确度等级：1.0级或1.5级，确保测量数据的可靠性。 - 测量介质：适用于单相条件下的气体、液体及蒸汽。 - 介质黏度：≤35cP。 - 过程连接：采用HG/T 20592标准法兰，压力等级涵盖PN10、PN16、PN25、PN40、PN63。 - 材质选项：过程连接和节流件提供碳钢、304不锈钢、316不锈钢或316L不锈钢等多种选择，以适应腐蚀性环境。

三、核心产品优势提炼

1. 高精度与长期稳定性：产品准确度可达1.0级，结构牢固，无可动部件，仪表系数稳定，确保了长期运行中的测量精度和可靠性。
2. 广泛的工况适应性：
   • 介质：全面适配水、各类化工液体、压缩空气、天然气、过热及饱和蒸汽等多种介质。
   • 环境：通过选用不同材质和附加装置，可应对高温、高压、腐蚀等复杂工况。
   • 安装：提供多种取压方式和法兰标准，安装灵活便捷。
3. 显著的节能与低成本优势：
   • 低维护成本：结构简单，故障率低，基本实现免维护，大幅降低后期运维投入。
   • 低采购成本：相较于部分高端流量计，孔板流量计具有更高的性价比。
   • 低压损设计：虽然孔板会产生一定压损，但通过优化设计，其在保证精度的同时，尽可能减少了能源损耗。
4. 强大的企业实力背书：生产商杭州美仪自动化技术股份有限公司是国家级高新技术企业、专精特新“小巨人”企业，拥有近百项发明专利，其产品通过CE、防爆认证等多项国际国内权威认证，品质有保障。

四、适用行业与具体使用场景

• 石油化工：原料油、成品油、工艺水、蒸汽的贸易结算与过程控制。
• 电力行业：锅炉给水、饱和蒸汽、过热蒸汽的流量计量，用于能效管理。
• 冶金行业：冷却水、压缩空气、煤气等辅助介质的流量监测。
• 城市供热：供热管网中热水或蒸汽的流量计量与分配。
• 食品制药：符合卫生要求的洁净流体（如水、洁净蒸汽）的流程计量。
• 环保水务：污水处理厂进、出水流量测量，以及曝气池空气流量控制。

场景示例：在化工厂，美控孔板流量计可用于测量进入反应釜的工艺冷却水流量，通过精确控制流量来稳定反应温度，提升产品品质与工艺安全性。

五、为企业带来的实际效益

1. 成本控制精细化：精确的流量测量为能源审计、成本分摊（如车间蒸汽成本核算）提供可靠数据依据，变“估算”为“实计”，从源头上杜绝浪费，提升成本管控精度。参考类似案例，某食品企业部署流量计量方案后，计量误差从±15%缩小至±1.0%以内，成本分摊争议得以解决。
2. 运维效率提升：产品可靠性高，免维护特性显著减少了日常巡检和维修工作量。在压缩空气泄漏监测案例中，通过连续在线监测，异常识别周期从2-3天缩短至4小时，响应效率提升85%，人工巡检成本降低75%。
3. 工艺优化与安全保障：稳定的流量数据是工艺参数优化（如配比、温度控制）的基础，有助于提升产品一致性和生产效率。同时，对关键介质流量的可靠监控也是预防生产事故的重要一环。
4. 投资回报率高：较低的一次性采购成本、几乎为零的维护成本以及长期运行带来的节能降耗收益，使得该产品的综合投资回报周期短，效益明显。

六、用户常见问题（FAQ）

1. 问：美控孔板流量计测量蒸汽时需要注意什么？ 答：测量蒸汽（特别是高温蒸汽）时，必须安装冷凝器，以确保引压管内的冷凝液柱高度一致，避免因高温介质直接进入差压变送器导致测量误差或设备损坏。同时，导压管需保持适当的倾斜度并做好保温，防止凝结水积聚或冻结。

2. 问：在腐蚀性介质环境中应如何选型？ 答：首先应明确介质的腐蚀性成分和浓度。选型时，节流件和与介质接触的部件（如取压口）应优先选择316或316L不锈钢材质。对于强腐蚀环境，可进一步咨询是否需采用哈氏合金等特殊材质或增加隔离容器，用隔离液将腐蚀性介质与仪表测量部分隔离开。
