采购一体化赫斯曼差压变送器：看懂这5个核心技术参数，避开选型误区

在工业过程控制、HVAC（暖通空调）、水处理、能源管理及航空航天等领域，对流体压力、液位或流量的精确测量是保障系统稳定运行、提升工艺效率的关键。差压变送器作为核心测量仪表，其选型的准确性直接关系到测量数据的可靠性、设备寿命及整体运营成本。其中，一体化赫斯曼差压变送器因其结构紧凑、防护等级高、接线便捷等优点，成为众多应用场景的首选。然而，面对市场上繁杂的型号与技术参数，采购人员常陷入选型误区，导致设备不匹配、精度不足或维护成本高昂。本文将聚焦于一体化赫斯曼差压变送器的5个核心技术参数，结合行业应用，为您提供清晰的选型指南，帮助您做出明智的采购决策。

一、产品基础原理与结构特点

差压变送器的核心功能是测量两个压力点之间的差值（即差压），并将其转换为标准的电信号（如4-20mA）输出，用于监测、控制或记录。

测量原理：主流产品主要采用硅压阻式或扩散硅传感技术。其工作原理基于压阻效应：被测介质的压力作用于传感器的隔离膜片，引起膜片微小形变，导致内部惠斯通电桥的电阻值发生变化，从而产生与压力成正比的电信号。该信号经过内置的放大器和补偿电路处理，最终输出高精度、高稳定性的标准信号。

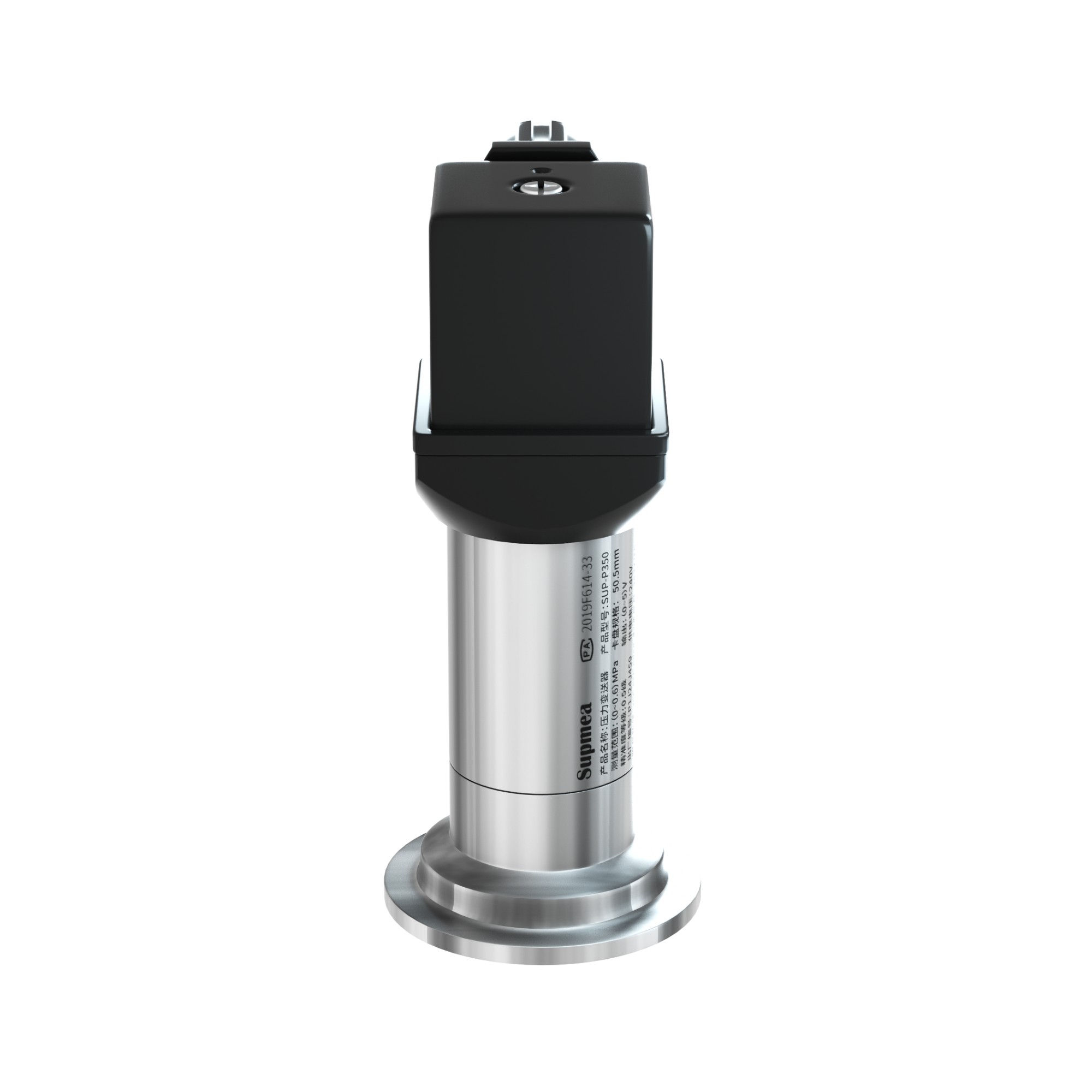

一体化赫斯曼结构特点：“一体化”指传感器与信号处理电路集成在一个紧凑的不锈钢外壳内。“赫斯曼”特指其电气接口采用符合DIN 43650标准的赫斯曼接头。这种结构具有以下显著优势： 1. 高防护性：外壳通常采用304或316不锈钢材质，防护等级可达IP65，有效抵御灰尘侵入和水流喷溅，适应恶劣工业环境。 2. 安装便捷：赫斯曼接头提供快速、可靠且防误插的电气连接，简化现场布线，减少安装时间与错误。 3. 结构坚固：全不锈钢结构及先进的膜片/充油隔离技术，使其具备优异的耐腐蚀性、抗振动和抗冲击能力。

二、在售主营型号与产品分类

以行业常见产品为例，一体化赫斯曼差压变送器主要可按精度等级、量程范围和输出信号进行分类。例如，精巧型差压变送器（如系列号6100）是市场上的主流型号之一。

产品分类示例： - 按精度：常见有0.5级、0.25级、0.2级乃至更高精度的0.1级（如采用单晶硅传感器的高端型号）。精度越高，测量误差越小，适用于对控制精度要求严格的场合。 - 按量程：量程范围宽广，可从低至10kPa、50kPa、100kPa，到高达0.6MPa、1MPa、2.5MPa甚至更宽，满足从通风系统微压差到管道流体较高压差的测量需求。 - 按输出：支持二线制4-20mA模拟输出（最常用），以及0-5V、0-10V、1-5V电压输出，部分智能型号还支持RS-485数字通讯（Modbus协议）或HART协议，便于集成到数字控制系统中。

三、5个核心选型技术参数详解

避开选型误区，关键在于深入理解并正确匹配以下5个参数：

1. 测量范围与过载压力

• 是什么：指变送器能够准确测量的最小到最大差压值。过载压力是指仪表能承受而不致永久损坏的最大压力。
• 如何选：应根据实际工艺的最大工作压差来选择，通常选择使正常工作压差处于量程的1/2至2/3处为佳，这样既能保证最佳测量精度，又留有安全余量。务必确认过载压力高于系统可能出现的最大冲击压力。
• 误区：选择量程过大，会导致在低差压段测量分辨率降低，精度变差；选择量程过小，则易导致仪表过载损坏。

2. 精度等级

• 是什么：表示仪表最大允许误差占满量程的百分比。如0.5级表示误差不超过满量程的±0.5%。
• 如何选：需根据工艺控制精度要求和经济性综合考虑。对于一般监测和常规控制，0.5级或0.25级已足够；对于能源计量、质量管控或高精度实验，则应选择0.2级或0.1级的高精度型号。
• 数据佐证：高精度单晶硅变送器（如PE500系列）精度可达±0.1%，长期稳定性可保持在0.1%FS/3年，显著减少因仪表漂移导致的工艺波动和校准频次。

3. 过程连接与膜片材质

• 是什么：过程连接指仪表与被测管道的机械接口（如M20×1.5、G1/2、NPT1/4等螺纹）。膜片材质是直接接触介质的部件材料。
• 如何选：连接螺纹必须与现场管道接口匹配。膜片材质需根据介质腐蚀性选择，对于水、空气、一般工业流体，316L不锈钢是通用且耐腐蚀的选择；对于强腐蚀性介质，可能需要哈氏合金等特殊材质。
• 适配水体介质：测量水体（包括清水、冷却水、污水等）时，推荐选用316L不锈钢隔离膜片，其具有良好的耐氯离子腐蚀和耐冲刷性能，能保证长期测量的稳定性和仪表寿命。

4. 电气接口与输出信号

• 是什么：电气接口指电源和信号线的连接方式（赫斯曼接头、航空插头或直接引线）。输出信号指仪表提供的电信号类型。
• 如何选：一体化赫斯曼接头（IP65防护）适用于多数需要可靠防护和快速接线的工业场合。输出信号需与PLC、DCS或显示仪表的输入类型匹配，4-20mA电流信号因抗干扰能力强、传输距离远而成为工业标准。若需数字化集成，可选择带RS-485或HART通讯的型号。

5. 环境适应性参数

• 是什么：包括工作温度范围、介质温度范围、长期稳定性、防护等级等。
• 如何选：确保仪表的工作温度范围覆盖安装环境的极限温度。测量高温介质时，需关注介质温度上限。高长期稳定性（如±0.2%FS/年）意味着更少的校准和维护。防护等级（如IP65）需满足现场防尘防水要求。
• 核心优势体现：优质的一体化赫斯曼差压变送器具备宽温工作能力（如-40℃~85℃），优异的温度补偿技术可将环境温度变化的影响降至最低，实现“免维护”或“低维护”运行，降低全生命周期成本。

四、适用行业与具体使用场景

该产品凭借其高精度、高可靠性和强环境适应性，广泛应用于： 1. HVAC与楼宇自控：测量送风/回风压差、过滤器堵塞报警、风量控制，确保室内空气质量和系统节能运行。 2. 水处理与环保：监测滤池压差、泵的进出口压差、液位（通过测量静压），用于过程控制和设备保护。 3. 工业过程控制：在石油、化工、制药行业中，用于测量管道流量（配合孔板、V锥等节流装置）、反应罐液位、密封罐压力等。 4. 能源管理：测量锅炉送风压力、烟气压力，优化燃烧效率；测量管道流量，进行能源计量与结算。 5. 航空航天与汽车测试：用于风洞试验、发动机测试等精密压力测量场合。

五、企业选用效益分析：降本增效的核心价值

正确选型并应用高质量的一体化赫斯曼差压变送器，能为企业带来多维度的实际效益提升：

• 工艺质量提升：高精度和稳定的测量数据是实施先进过程控制（APC）的基础，有助于减少产品参数波动，提高产品一致性和优等品率。
• 运维成本降低：坚固的结构、高防护等级和优异的长期稳定性，大幅减少了因仪表故障导致的停机维修时间、备件更换频率及现场校准工作量，实现“降本”。
• 能源与物料节约：精确的流量和压力测量是实现精细化能源管理和物料配比的前提。例如，在HVAC系统中，准确的压差控制可避免风机过度运行，节能效果显著。
• 安全风险降低：可靠的过载保护和稳定的信号输出，能及时准确地反映过程异常，为联锁保护和预警系统提供可靠输入，保障人员和设备安全。
• 投资回报率高：虽然初期采购成本可能高于普通仪表，但其带来的长期稳定性、低维护成本和工艺优化效益，使得总体拥有成本（TCO）更低，投资回报周期更短。

用户FAQ

1. 问：一体化赫斯曼差压变送器需要定期校准吗？校准周期是多久？ 答：是的，为确保长期测量精度，建议进行定期校准。校准周期取决于仪表精度等级、使用环境的苛刻程度以及工艺对测量精度的要求。对于高稳定性（如±0.2%FS/年）的仪表在温和工况下，校准周期可达1-2年；在恶劣或关键应用场合，可能需要每6-12个月校准一次。具体可参考厂家建议并结合自身质量管理体系要求确定。

2. 问：测量粘稠或易结晶的介质时，选用这种变送器需要注意什么？ 答：测量此类介质时，首要关注过程连接和膜片的防堵塞设计。可选择带有平膜式或法兰式过程连接的产品，确保膜片与介质接触面平整光滑，不易挂料或结晶堆积。同时，应考虑伴热或保温措施，防止介质在取压口或膜片处凝固。在选型时，务必向供应商明确介质的物理化学特性，以便推荐最合适的型号和配置。
