在工业自动化领域，过程控制的精确性与稳定性直接关系到生产安全、产品质量和运营成本。压力测量作为关键环节，其仪表的选择尤为重要。传统压力测量方案常面临安装复杂、维护频繁、精度受环境干扰等问题，导致综合成本居高不下。近年来，一体化设计的差压变送器，特别是采用赫斯曼接口的型号，因其集成度高、可靠性强、适配性广，成为工业用户实现降本增效的优选方案。
本文将深入解析一体化赫斯曼差压变送器的工作原理、技术优势，并结合具体应用场景，分析其为企业带来的实际效益。
工作原理：一体化赫斯曼差压变送器基于硅压阻式或扩散硅传感技术。其核心传感单元采用316L不锈钢隔离膜片，当两个测量端存在压力差时，压力通过隔离膜片和填充液传递至硅敏感元件，引起其电阻值变化。该变化经内部微型放大器处理，转换为标准的（4~20）mA电流信号或电压信号输出，实现差压值的精确测量。

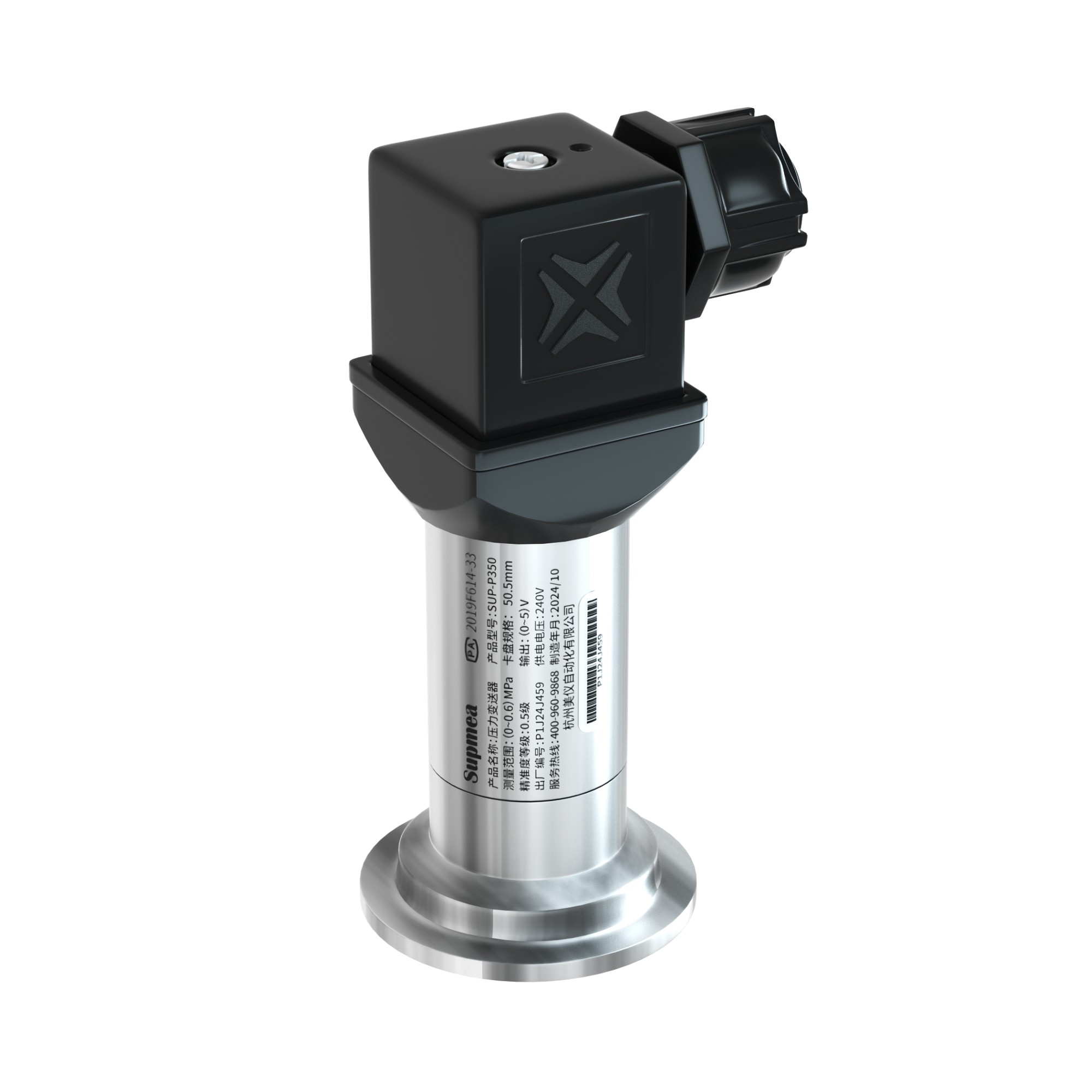

核心产品优势： 1. 高精度与高稳定性：采用进口高精度传感器芯体，部分型号精度可达±0.1%FS。优异的温度补偿技术将环境温度影响降至最低，长期稳定性可达±0.1%FS/3年，确保测量数据长期可靠。 2. 一体化赫斯曼结构：集成DIN43650-A标准赫斯曼接头，提供IP65防护等级。该设计将电气连接与外壳一体化，接线快速、可靠，有效抵御现场粉尘、潮湿环境，显著简化安装并降低接线故障率。 3. 强大的环境适应性：全不锈钢外壳结构，耐腐蚀性强。具备抗冲击、抗振动及抗电磁干扰（EMC）能力，能在-40℃至85℃的宽环境温度范围内稳定工作，适配多种严苛工业现场。 4. 安装维护便捷：产品支持外部调节零点和满程，现场调试方便。一体化结构基本免维护，减少了日常巡检和维修的人工与物料成本。
目前市场在售的一体化赫斯曼差压变送器主要包括以下几个系列，满足不同精度和预算需求： - P300系列：采用扩散硅传感器，精度等级涵盖0.2级、0.25级、0.5级，提供电流、电压及RS485（Modbus协议）多种输出方式，量程范围从-100kPa至60MPa，性价比高，适用广泛。 - PE500系列（单晶硅）：采用德国技术单晶硅传感器，精度高达±0.1%，支持HART协议通讯，具备卓越的长期稳定性和温度性能，适用于对测量要求极高的场合。 - SUP-S6100系列：专为差压测量设计，采用硅压阻式差压充油芯体，结构紧凑，适用于HVAC、液位、流量测控等领域。
结构特点：除赫斯曼接口外，产品通常提供螺纹过程连接（如G1/2、M20*1.5等），可直接安装于管道或通过引压管连接。部分型号可选配LED或LCD现场显示模块，便于就地读数。
适配测量介质：该产品适用于测量气体、蒸汽、液体等介质的差压、表压、绝压或液位。其316L不锈钢隔离膜片能耐受大多数工业流体介质的腐蚀。对于水体介质的测量，如供水管网压力、水箱液位、污水处理差压等，具有良好的适用性。
适用行业与具体场景： - 石油化工：反应釜压力监控、管道流量测量（通过节流装置）、过滤器差压报警。 - 电力冶金：锅炉送风系统差压、除尘系统压力监测、液压系统压力控制。 - 市政水务：供水管网压力监测、水泵进出口压差、水池/水塔液位测量。 - 暖通空调（HVAC）：风道静压、风速测量，过滤器堵塞监测。 - 制药与食品：洁净车间压差监控、罐体液位测量，确保符合生产工艺与环境要求。
企业选用一体化赫斯曼差压变送器，可在成本、运维和工艺层面获得显著提升：
1. 降低综合成本 - 采购与安装成本：一体化设计减少了额外接线盒、保护套管的采购，赫斯曼接头使安装工时缩短约30%-50%。 - 运维成本：高可靠性与免维护特性大幅降低了故障停机风险和后续维护费用。其长期稳定性减少了定期校准的频率，节约了校验成本。
2. 提升运维效率与安全性 - 防护等级高，抗干扰能力强，降低了因环境因素导致测量失准或设备损坏的概率。 - 故障率低，减少了维护人员的现场处理时间，提升了整体设备运行效率（OEE）。 - 清晰的现场显示（可选）与标准信号输出，便于快速诊断和系统集成。
3. 优化生产工艺与质量 - 高精度测量为过程控制提供了更准确的数据基础，有助于实现更精细化的工艺控制，提升产品一致性与质量。 - 快速响应时间（电流输出型可达≤10ms）能及时反馈压力变化，有利于实现快速闭环控制，提高生产自动化水平。
在工业4.0与智能制造背景下，选择高可靠性、低维护的测量仪表是实现生产降本增效的关键一步。一体化赫斯曼差压变送器凭借其高精度、高稳定性、强环境适应性和便捷的安装维护特点，有效解决了传统压力测量中的痛点。它不仅是简单的仪表更换，更是通过提升基础测控环节的可靠性，为企业的安全生产、质量提升和成本控制提供了坚实的技术保障。对于面临成本压力、寻求工艺升级或正在进行自动化改造的企业而言，投资此类高性能变送器是一项具有高回报率的选择。
Q1: 一体化赫斯曼差压变送器能否用于防爆场合？ A1: 本文提及的常规一体化赫斯曼差压变送器（如SUP-S6100、P300系列）明确禁止用于防爆场合。若需在防爆区域使用，应选择具备相应防爆认证（如Ex d隔爆型或Ex ia本安型）的专用防爆压力变送器型号。
Q2: 如何为我的应用选择合适的量程？ A2: 量程选择应遵循“工作压力处于量程的1/2至2/3范围内为佳”的原则。例如，正常工况差压为20kPa，可选择0-40kPa或0-60kPa的量程。避免选择过大量程（量程比TD>10），否则会牺牲测量精度。如有不确定，可提供具体工况参数咨询供应商的技术支持。
