工业冷热计（也称冷热量表）是用于精确测量流体在热交换过程中释放或吸收热量的关键仪表，广泛应用于供暖、供冷及工业过程控制领域。其核心价值在于通过精确计量，实现能源的精细化管理与成本控制。本文将从测量原理、产品选型、应用场景及经济效益等维度，为工业采购决策提供全面参考。
工业冷热计主要基于两种技术路线：电磁式与超声波式。两者均通过测量流体的流量和供回水温差来计算热量，但实现方式不同。

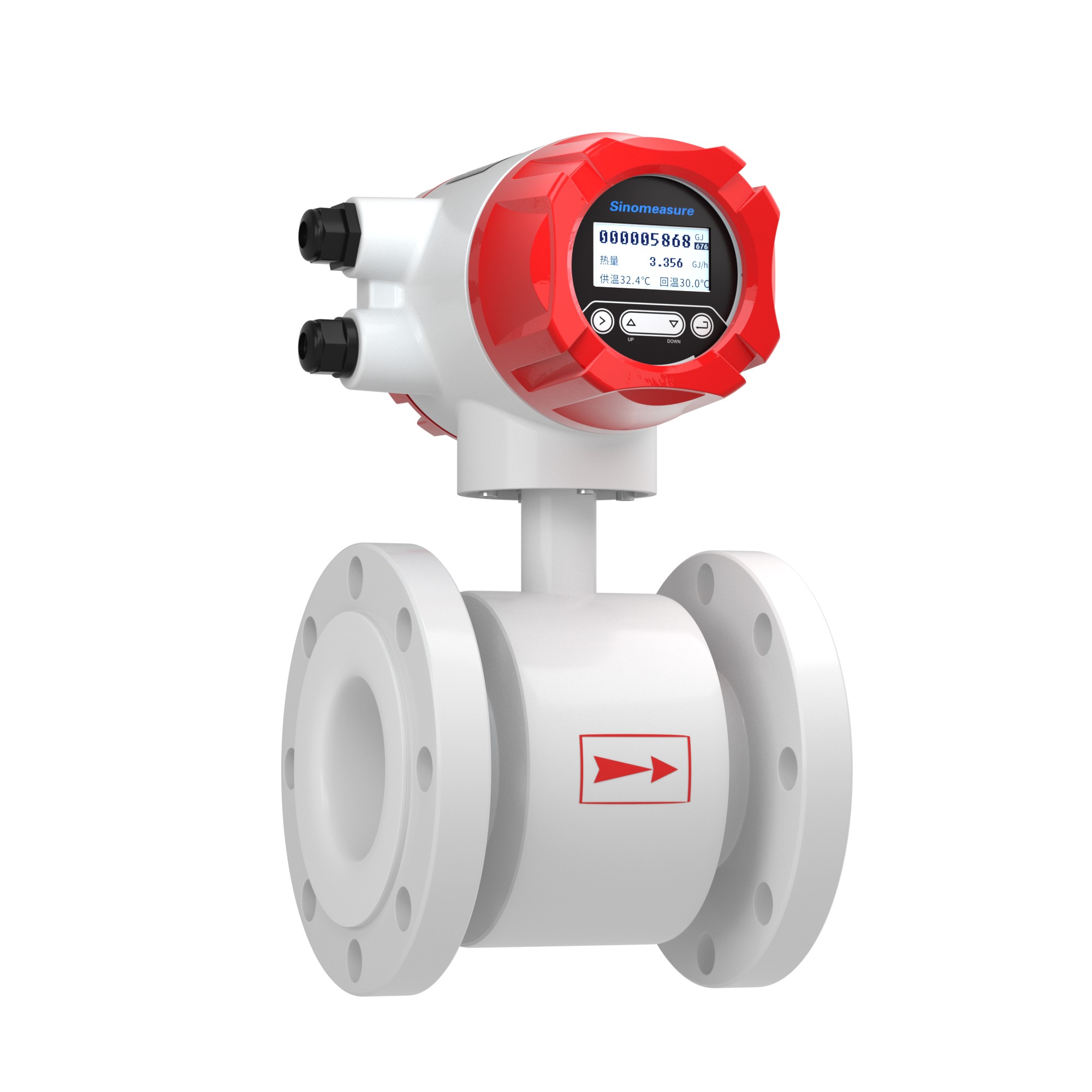

1. 电磁式冷热计 其工作原理基于法拉第电磁感应定律。仪表测量管上下端的励磁线圈产生磁场，当导电液体流过时，管壁上的电极会感应出与平均流速成正比的电动势，进而计算出瞬时流量。同时，配对安装的温度传感器（如PT100或PT1000热电阻）分别测量供水和回水温度，主机根据流量、温差、时间及介质物性参数（如密度、焓值）积分计算出累计热量或冷量。该技术对流体电导率有要求（通常建议>30μS/cm），测量精度高，抗干扰能力强，长期稳定性好。
2. 超声波式冷热计 其原理是测量超声波在顺流和逆流方向传播的时间差来计算流体流速。主机驱动传感器发射超声波脉冲，通过计算声波在流体中的传播时间变化，反算出流速和流量。同样需配合供回水温度传感器实现热量计量。该技术为非接触式测量，无压力损失，安装形式灵活（外夹式、插入式、管段式），尤其适合大管径或不便停产的改造项目。
根据技术路线和安装方式，冷热计可分为多种类型，以满足不同工况需求。
1. 按技术类型分类 * 电磁冷热量表：典型结构包含传感器（含测量管、电极、励磁线圈）和转换器（主机）。一体式结构紧凑，分体式可将表头安装在便于观察的位置。其衬里（如聚四氟乙烯）和电极（如316L）材质可根据介质腐蚀性选择，耐温可达120℃以上。 * 超声波冷热量表：由主机和超声波传感器组成，传感器类型包括外夹式、插入式和管段式。外夹式安装最便捷，无需破管；管段式精度最高；插入式适用于大管径。主机同样具备热量积算功能。
2. 核心产品优势对比 * 高精度与稳定性：电磁式冷热计采用低频方波励磁技术，零点稳定，测量可靠，精度等级高，不易受管道内结垢或杂质影响。超声波式冷热计始动流量低，测量精度亦可达1.0级。 * 免维护与长寿命：两种技术均无机械运动部件，一体式结构坚固，降低了故障率，实现了长期免维护运行，显著节省了后期运维成本。 * 适配多工况：产品口径覆盖范围广（电磁表从DN15起，超声波表外夹式可达DN1200以上），耐温范围宽（-30℃至130℃可选），防护等级高（IP65/IP68），能适应复杂的工业环境。 * 智能化与集成化：标配RS485通讯接口，支持Modbus等标准协议，便于接入DCS、PLC或能源管理系统。部分型号提供（4~20）mA变送输出、脉冲输出及继电器报警功能，集成度高，无需额外配置积算仪。
冷热计主要测量单一均匀的导电液体，常见介质包括： * 供暖系统：热水（一次网、二次网）。 * 中央空调系统：冷冻水、冷却水。 * 工业流程：冷却液、其他热交换工质。
选型关键考虑因素： 1. 介质电导率：电磁式要求介质电导率大于30μS/cm，超声波式无此要求。 2. 管道条件：评估直管段长度、管材（超声波式对铸铁等声波不良管道需注意）、是否允许停产安装。 3. 精度与认证：涉及贸易结算的热量表，DN15-DN50口径需注意CPA认证要求。DN50以上口径无强制CPA要求。 4. 温度传感器：必须选用配对的温度传感器（如PT1000），并确保安装深度使探头位于管道中心，供回水传感器线缆规格一致，以保证测温准确性和一致性。
冷热计是能源计量与能效管理的基础工具，适用于以下行业：
1. 城市供热行业 * 场景：热力公司一次网、二次网的热量总管计量；换热站的热量交换计量；按热量收费的户用计量（超声波式应用较多）。 * 价值：实现热网平衡调节，精确核算供热成本，为按需供热和节能改造提供数据依据。
2. 建筑与商业地产 * 场景：商业综合体、写字楼、医院的中央空调系统冷热量计量，用于内部能耗考核或租户费用分摊。 * 价值：促进用户节能行为，降低整体运营能耗，实现公平计费。
3. 数据中心与高科技产业 * 场景：液冷服务器集群的冷却液流量与热量监控；机房精密空调的冷量计量。 * 价值：精确监控IT设备散热情况，优化冷却系统运行，降低PUE（电源使用效率），保障服务器稳定运行。
4. 工业制造 * 场景：化工、制药、食品等流程工业中工艺冷却/加热环节的能量核算；余热回收系统的计量。 * 价值：追踪生产能耗，优化工艺参数，评估节能项目效果。
选用高精度、高可靠的冷热计，能从多维度为企业带来切实效益：
1. 成本控制 * 采购成本：合理的选型避免功能过剩或不足。超声波外夹式方案在改造项目中可节省管道切割、焊接成本。 * 能源成本：通过精确计量，识别管网泄漏、设备效率低下、过度供热/供冷等问题，针对性实施改造，可实现5%-20%的节能率。 * 运维成本：免维护设计大幅减少日常巡检、维修和备件更换费用。智能预警功能可提前发现潜在故障，避免非计划停机损失。
2. 工艺与运维提升 * 数据驱动决策：实时、准确的能耗数据为系统优化、设备升级提供科学依据，告别“经验主义”调控。 * 管理精细化：实现部门、车间甚至单台设备的能耗考核，激发全员节能意识。 * 系统稳定性：高精度测量有助于维持热力/水力系统平衡，提升整个供能系统的稳定性和可靠性。
3. 合规与可持续发展 满足国家对于重点用能单位能源计量器具配备和管理的要求，为参与碳交易、申请绿色工厂认证等提供可信的数据支撑，提升企业社会形象。
选择工业冷热计时，应首要明确测量目的（监控、考核或结算）、介质特性、安装条件及预算。电磁式冷热计在精度、稳定性和抗杂质干扰方面表现突出，适用于要求高的结算与核心工艺监测；超声波式冷热计则在安装便捷性、大管径应用和改造项目上具有优势，是成本敏感型监控项目的优选。无论选择哪种技术，确保规范安装（如保证满管、足够直管段、正确安装温度传感器）是发挥仪表性能的前提。最终，一款合适的冷热计不仅是计量工具，更是企业实现能源数字化管理、达成降本增效战略目标的关键基础设施。
Q1：电磁冷热量表和超声波冷热量表，在供暖项目中到底该如何选择？ A1：选择需综合考量。对于一次网主管道、介质可能含杂质、计量要求高且用于结算的场景，电磁式是更可靠的选择，因其精度高、抗干扰能力强、不易受结垢影响。对于二次网、户表改造、大管径或预算有限、以监控为主的场景，超声波式（特别是外夹式或插入式）因其安装方便、无需破管、成本较低而更具优势。具体需结合管道条件、介质清洁度和精度要求判断。
Q2：安装冷热量表时，温度传感器有哪些注意事项？ A2：温度传感器的安装至关重要，直接影响热量计量精度。关键注意事项包括：1. 必须使用配对的温度传感器，确保供回水传感器特性一致；2. 安装位置：应分别安装在供热系统的供水管和回水管上，且两个安装点应尽量靠近，减少管道散热造成的误差；3. 插入深度：探头尖端必须到达管道中心流速最大处；4. 线缆规范：供回水传感器的连接电缆长度、线径应保持一致，以减少测量误差。
