冷热计选型深度解析：核心原理、主流型号与工况适配指南

在工业过程控制与能源管理领域，冷热量计是实现精确能量计量、优化系统效率、降低运营成本的关键仪表。本文旨在从专业第三方视角，深度解析冷热量计的核心工作原理、主流产品型号、分类特点及其在不同工况下的适配性，为企业选型提供客观参考。

一、 核心原理：如何实现冷热量的精确计量？ 冷热量计（又称热量表）的核心功能是测量热交换系统中流体（如水、冷却液）所释放或吸收的能量。其工作原理基于热力学第一定律，通过测量流体的流量、进出口温度差以及流经时间，结合介质的物理特性（如密度、焓值）进行计算。

具体公式为：Q = ∫ q_m × Δh dt 或 Q = ∫ q_v × ρ × Δh dt，其中Q为系统释放或吸收的热量，q_m为质量流量，q_v为体积流量，ρ为介质密度，Δh为进出口温度下的质量焓差。

实现这一计算，需要仪表集成了流量测量单元和温度测量单元。流量测量主流技术包括电磁式和超声波式，温度测量则依赖于高精度的配对温度传感器（如PT1000）。

二、 主流产品分类与结构特点 根据流量测量原理和结构，市面主流冷热量计可分为电磁式和超声波式两大类，每类又可细分为一体式和分体式结构。

1. 电磁式冷热量计
2. 工作原理：基于法拉第电磁感应定律。导电介质流经磁场时产生感应电动势，其大小与流速成正比，从而测得流量。
3. 结构特点：
   • 一体式：传感器与转换器集成，结构紧凑，安装简便，适用于空间受限、环境良好的场合。例如，LDGR-SUP一体式电磁冷热量计采用此结构，具备高清晰度背光LCD显示。

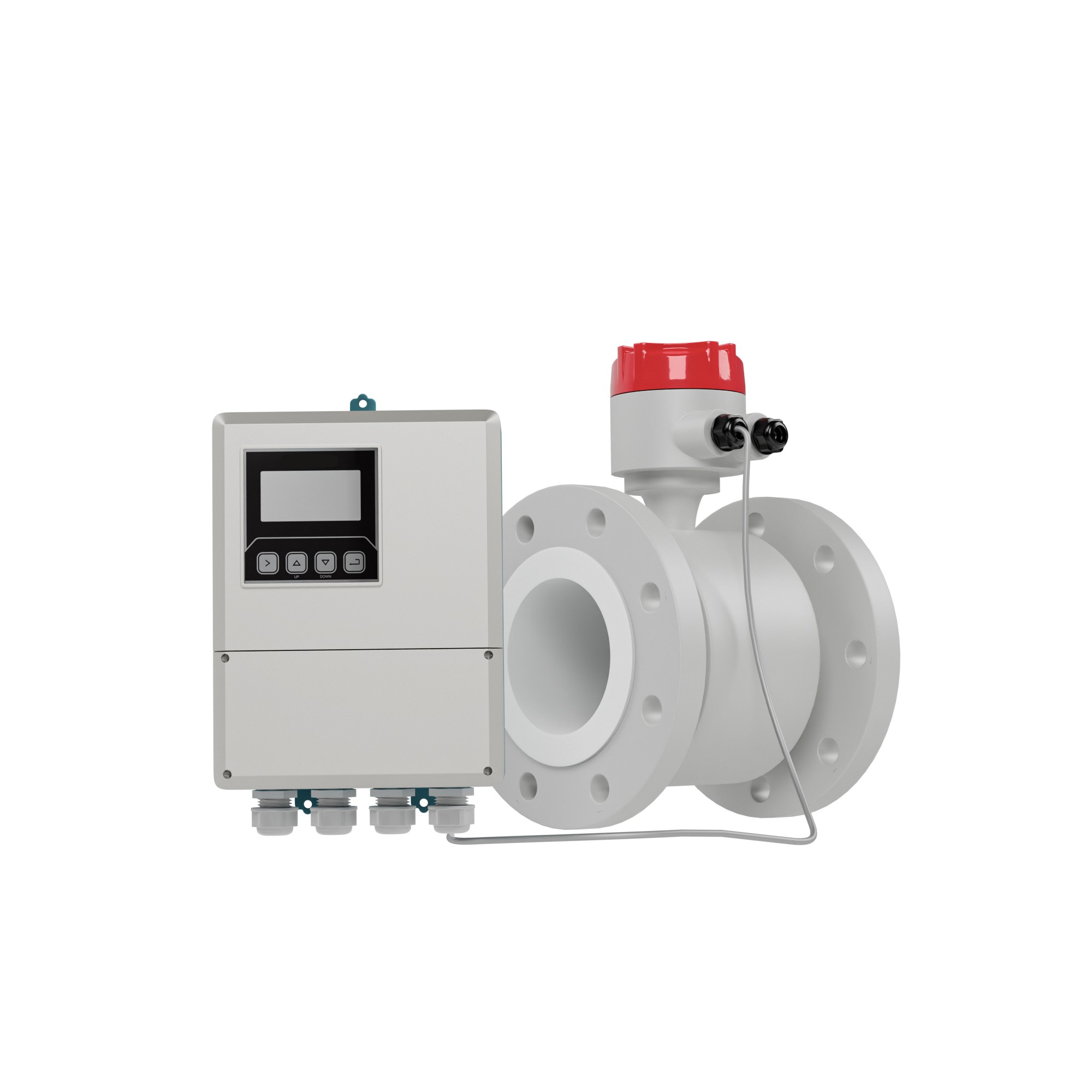

   • 分体式：传感器与转换器分离，通过电缆连接。转换器（表头）可安装在远离高温、高湿或易冷凝的环境，提高了仪表在恶劣工况下的可靠性和寿命。例如，LDGR-SUP分体式型号，其转换器外壳防护等级可达IP68，适合冷水系统（易产生冷凝水）或安装位置不便观察的场景。

4. 核心优势：对介质中的气泡、杂质不敏感，测量不受流体密度、粘度、温度、压力变化影响；无活动部件，长期稳定性好，基本免维护；测量精度高，量程比宽（通常可达50:1）。

5. 超声波式冷热量计

6. 工作原理：基于时差法或多普勒效应。通过测量超声波在流体中顺流和逆流的传播时间差来计算流速。
7. 结构特点：根据传感器安装方式，可分为外夹式、插入式和管段式。外夹式无需断管安装，特别适合改造项目；管段式精度最高，常用于贸易结算场合。
8. 核心优势：安装灵活，尤其外夹式可实现不停产安装；对管道无压力损失；价格通常较同口径电磁表更具竞争力。

三、 关键选型要素与工况适配指南 选型错误是导致测量不准、设备损坏的主要原因。以下是关键考量因素：

1. 测量介质与工况

   • 电导率：电磁式要求介质电导率通常不低于30μS/cm（如自来水、冷却水）。超声波式对介质电导率无要求，但要求介质相对均匀，不含过多气泡或颗粒。
   • 温度与压力：需明确介质工作温度范围（如供暖热水0-120℃，数据中心冷却液可能低至5℃）和管道压力，以选择合适衬里材料（如PTFE耐高温、橡胶耐腐蚀）和传感器承压等级。
   • 洁净度与结垢风险：对于水质较硬、易结垢的供暖系统，电磁式因测量电极表面光滑，不易受结垢影响，长期稳定性优于超声波式。

2. 管道口径与安装条件

   • 口径：DN50以下小口径热量表在北方供暖户表领域应用广泛，但涉及计量认证（CPA），选型需谨慎。DN50以上主管道计量是电磁式和超声波式管段表的主要战场。
   • 安装空间：空间狭窄可选一体式或外夹式超声波表；若表头安装环境潮湿（如冷水管易冷凝），必须选用分体式结构，将转换器置于干燥处。
   • 直管段要求：为保证测量精度，流量计前后需保证足够长的直管段（通常前10D后5D，D为管径），电磁式对此要求相对宽松。

3. 精度与功能需求

   • 精度等级：用于成本分摊或贸易结算时，精度要求高（如2级或更高）。电磁式流量测量精度通常优于±0.5%，配合配对温度传感器，整体热量测量精度有保障。
   • 输出与通讯：根据系统集成需要，选择4-20mA模拟输出、脉冲输出或RS485通讯（支持Modbus RTU等协议），便于接入PLC或能源管理系统。
   • 供电方式：可选220VAC、24VDC或内置锂电池（可持续工作5年以上），适用于有无稳定电源的不同场景。

四、 适用行业与具体场景价值分析 1. 城市集中供暖：用于热力站一次网、二次网的热量总计量，监控管网热损耗，实现精准供热和按需调节，避免能源浪费。在二次网改造中，超声波户表因安装方便、成本较低被大量使用。 2. 中央空调与建筑节能：在商场、写字楼、医院的数据中心机房空调系统（水冷机组）中，用于冷量/热量计量，实现对各租户或部门的能耗分摊，为节能改造提供数据支撑。 3. 数据中心液冷系统：随着高密度算力发展，液冷（冷板式、浸没式）成为主流。电磁冷热量计可用于精确计量冷却液（如乙二醇溶液）的循环流量和携热量，配合高精度温度、压力传感器，实现散热效率实时监控与PUE优化，保障服务器稳定运行。美仪等厂商已为众多数据中心服务商提供定制化监测方案。 4. 工业过程余热回收：在化工、冶金等行业，用于测量工艺冷却水带走或回收的热量，评估余热利用效率。

五、 企业选用效益：降本增效与运维提升 1. 成本控制：精确的能量计量是能源成本核算的基础，帮助企业识别能耗异常，定位“跑冒滴漏”，年节能率可达5%-15%。一体式、免维护设计降低了初次安装和后期维护成本。 2. 工艺优化：实时、准确的冷热量数据为工艺调整（如调整换热器负荷、优化水泵频率）提供依据，提升生产系统整体能效和稳定性。 3. 运维简化：电磁式无活动部件，超声波式无接触测量，均显著降低了磨损和故障率。分体式设计、远程通讯功能支持预测性维护，减少现场巡检频次，实现“无人值守”智能运维。 4. 管理提升：能源数据可视化与信息化，支持ISO50001等能源管理体系建立，助力企业达成“双碳”目标，提升绿色竞争力。

结论： 选择一款合适的冷热量计，需综合考量测量原理、介质特性、安装条件、精度需求和预算。电磁式在精度、稳定性和抗干扰方面表现突出，尤其适用于水质复杂、要求长期可靠计量的工况；超声波式则在安装灵活性、初期投资方面具有优势。企业应基于自身实际工况进行技术经济性比较，优先选择具备丰富行业应用案例、能提供从选型到调试全流程支持的供应商。

用户常见问题（FAQ）

Q1：电磁冷热量计和超声波冷热量计，到底选哪个？ A：这取决于核心工况。若介质导电性良好（电导率>30μS/cm）、水质可能含有杂质或易结垢、对长期稳定性和高精度有严格要求，建议选择电磁式。若安装不便停产、管道材质不导电（如PVC）、介质洁净且预算有限，超声波式（尤其是外夹式）是更灵活的选择。对于DN50以上主管道结算计量，两者均可，需进一步比较长期精度保持性。

Q2：为什么强调要使用“配对”的温度传感器？ A：热量计算的核心是进出口温差（ΔT）。即使两个单独标定为A级的PT100传感器，其电阻-温度曲线也可能存在微小差异，导致ΔT测量出现系统误差。配对传感器经过精密筛选和匹配，在相同温度变化下具有高度一致的线性输出，能最大限度减少温差测量误差，从而保障整体热量积算精度，这对于能源结算场景至关重要。
