在工业过程自动化领域，流量测量是能源管理与成本控制的核心环节。孔板流量计作为一种经典、可靠的差压式流量计，凭借其结构简单、性能稳定、适应性强等优势，在众多项目中持续获得青睐。本文将深入解析美控孔板流量计（以FOC400系列为代表）的技术内核、应用价值与用户口碑，揭示其成为项目首选的三大关键亮点。
测量原理：美控孔板流量计基于伯努利流体力学原理工作。当流体流经管道中的节流件（孔板）时，流束局部收缩，导致节流件上下游产生静压力差（ΔP）。该压力差与流体的流量平方成正比，通过配套的差压变送器测量此压差，即可精确计算出瞬时流量与累计流量。

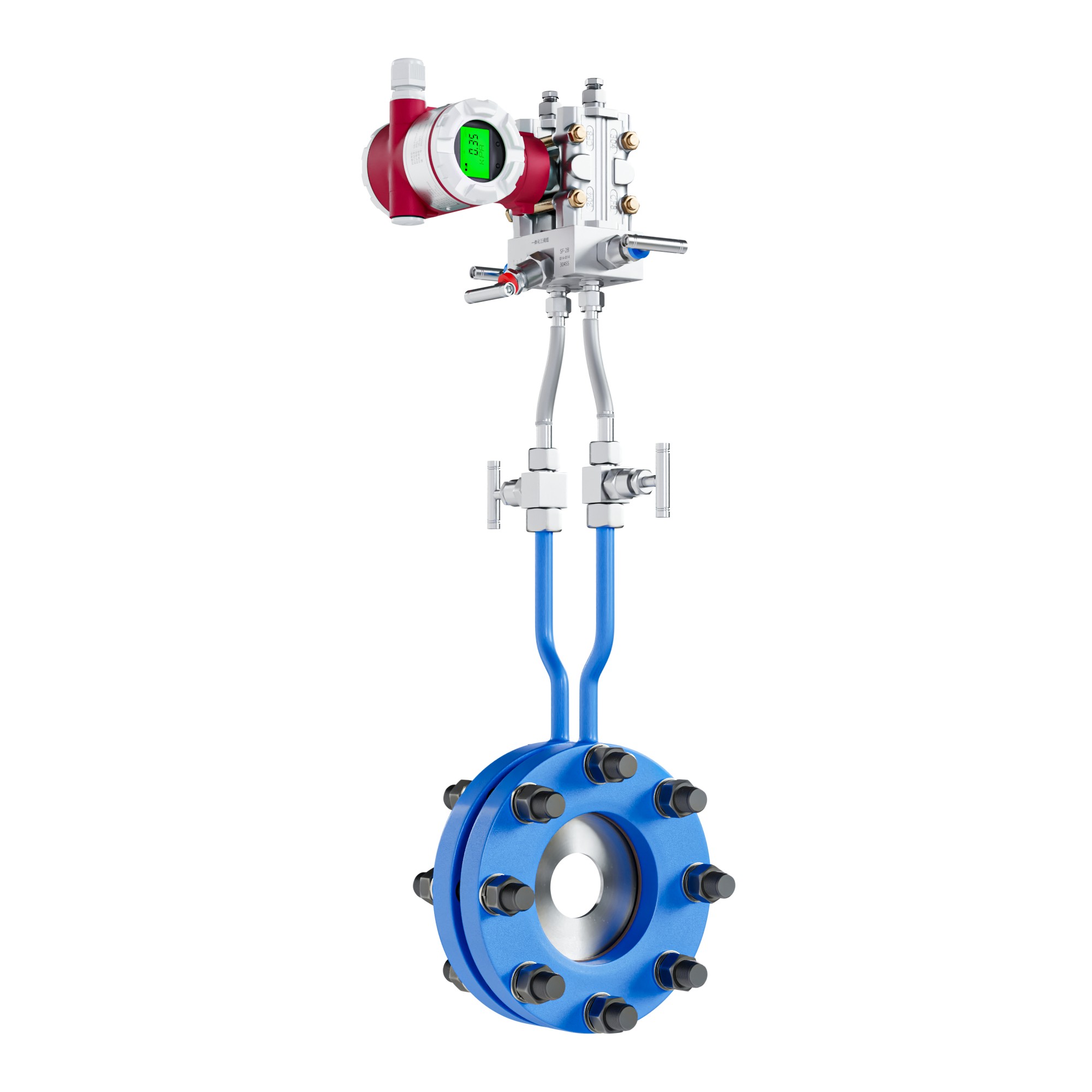

在售主营型号：美控FOC400系列孔板流量计是当前市场的主力型号，其技术参数全面，覆盖广泛需求。
产品分类与结构特点： 1. 节流件类型：提供标准孔板、平衡孔板及内藏孔板，以适应不同流态和精度要求。 2. 取压方式：支持角接钻孔取压、角接环室取压和法兰取压三种主流方式。其中，法兰取压安装便捷，适用于多种介质；角接环室取压精度高，更适用于DN400以下管径或高温高压环境。 3. 材质与连接：过程连接法兰遵循HG/T 20592标准，压力等级涵盖PN10至PN63。主体材质可选碳钢、304不锈钢、316不锈钢或316L不锈钢，节流件同样采用不锈钢材质，确保在腐蚀性介质中的长期耐用性。
适配测量介质：该产品专为单相流体设计，可精准测量气体、液体及蒸汽的流量。其对介质黏度的适应范围为≤35cP，能够满足大多数工业流体的测量需求。
基于大量实际应用反馈，美控孔板流量计的核心优势可归纳为以下三点：
亮点一：极高的可靠性与免维护特性 孔板流量计结构牢固，无可动部件。这一物理特性决定了其故障率极低，性能长期稳定。在四川某大型冶金企业的应用中，类似原理的流量计将维护周期从3个月显著延长至2年，年均维护成本降低60%。美控孔板流量计继承了这一优势，特别适用于安装后不便频繁检修或对运行连续性要求极高的场合，如能源、化工行业的主管道计量。
亮点二：出色的工况适应性与高精度 该产品对高温、高压工况具有天然适应性。其公称通径覆盖DN25至DN1000，准确度可达1.0级或1.5级，能够满足从精细化工到大型电站等不同场景的精度要求。在华南一家造纸集团的蒸汽计量项目中，涡街流量计在高温、振动环境下的稳定表现，印证了坚固型流量计在恶劣工况下的价值。美控孔板流量计同样具备应对复杂环境的能力，确保数据输出的真实可靠。
亮点三：显著的经济效益与降本增效能力 1. 初始成本与长期性价比：相比部分新型流量计，孔板流量计具有较高的性价比，初始投资较低。 2. 节能降耗：通过精准计量，帮助企业实现能源的精细化管理。前述造纸企业通过精准计量优化用能策略，整体能源利用率提升约8%。在压缩空气计量场景，浙江某食品企业部署流量计后，将泄漏异常识别周期从2-3天缩短至4小时，响应效率提升85%，大幅减少了能源浪费。 3. 管理效率提升：自动化数据采集替代人工抄表，不仅将数据采集频次从“每日1次”提升为“连续在线”，更能将相关人工成本降低高达75%（参考食品企业案例），同时为生产调度和工艺优化提供实时、准确的数据支撑。
美控孔板流量计广泛应用于对流量测量有稳定、可靠需求的行业： - 石油化工：用于原料油、成品油、工艺水及蒸汽的贸易结算与过程控制。 - 电力冶金：适用于电厂给水、循环水、饱和蒸汽、过热蒸汽及高炉煤气的计量。 - 城市供热：用于供热管网中蒸汽和高温热水的流量计量与分配。 - 食品饮料：可用于洁净蒸汽、工艺用水等的计量，支持成本分摊与能耗审计。 - 轻纺造纸：适用于生产过程中各类蒸汽、压缩空气的精准计量，助力绿色生产与成本控制。
具体场景包括但不限于：工厂能源总管计量、车间或产线独立核算、工艺管道介质监控、区域能源平衡分析等。
综合来看，选用美控孔板流量计能为企业带来多维度的提升： - 成本层面：实现能耗的精准核算与分摊，杜绝“跑冒滴漏”带来的隐形浪费，直接降低能源成本。 - 运维层面：结构简单，几乎免维护，大幅降低备件库存、维修人工及停产损失等运维成本。 - 工艺层面：提供稳定、连续的流量数据，为工艺优化、配方改进、设备效率提升提供关键数据输入，间接提升产品合格率与生产效率。
Q1: 美控孔板流量计在测量蒸汽时，是否需要加装其他附件？ A: 是的。当测量蒸汽或温度高于70℃的热水时，为了保证两根引压管中的冷凝水柱高度一致，避免高温介质损坏差压变送器，必须在引压管路中加装冷凝器。对于其他特殊介质，可能还需配置隔离容器、收集器或沉淀器等附件。
Q2: 安装孔板流量计对前后直管段有什么要求？ A: 有严格要求。为确保流体流态稳定，测量准确，节流装置前后必须保证足够长度的直管段。具体长度需根据节流件类型、阻流件（如阀门、弯头）形式及直径比β值来确定，需严格遵循产品说明书或国际标准（如ISO 5167）中的规定进行安装。不满足直管段要求会导致较大的测量误差。
