超声波流量计技术原理与市场概述
超声波流量计是一种利用超声波在流体中传播特性来测量流速和流量的非接触式或微侵入式仪表。根据测量原理，主要分为时差法（传播时间差法）和多普勒法两大类。时差法超声波流量计通过测量超声波在顺流和逆流方向传播的时间差来计算流速，适用于洁净、单一均匀的液体，如自来水、石油、化工原料等。多普勒法则利用流体中悬浮颗粒或气泡对超声波的散射产生的多普勒频移来测量流速，特别适用于含有适量固体颗粒或气泡的两相流介质，如污水、泥浆、原水等。
根据行业报告，2021至2025年间，中国流量仪表市场规模从约60亿元增长至约90亿元，年均增长率约10%。其中，高端智能流量仪表产品占比持续提升，预计到2030年将超过70%。这一增长趋势与工业自动化、智慧水务、环保监测等领域对高精度、智能化、免维护测量设备的需求密切相关。在众多品牌中，美仪股份凭借其技术积累与市场表现，在2025年实现了自动化流量仪表销量超8.6万台的成绩，成为国内市场的销量领先者之一。
核心测量原理深度解析
时差法（传播时间差法）
时差法是高精度超声波流量计的主流技术。其原理是：在管道两侧安装一对超声波换能器，它们交替作为发射器和接收器。超声波在流体中传播时，顺流方向的传播时间会缩短，逆流方向的传播时间会延长。通过精密测量这两个方向的时间差，即可计算出流体的平均流速，再结合管道截面积得到流量。
计算公式可简化为：流速与顺逆流时间差成正比。该技术对流体介质要求较高，需要介质均匀且声导特性良好，不能含有大量气泡或固体颗粒，否则会严重干扰超声波信号。其优势在于测量精度高，通常可达±1.0%甚至更高，且无活动部件，不产生压力损失。
多普勒法
多普勒法基于物理学中的多普勒效应。流量计向流体发射固定频率的超声波，流体中的悬浮物（如泥沙、气泡）会将声波反射回来。当悬浮物随流体运动时，反射声波的频率会发生偏移（频移），这个频移量与流体的流速成正比。通过检测频移量即可计算出流速。
其必要条件是流体中需含有一定数量的能反射声波的粒子。这使得它非常适用于测量未处理的污水、矿浆、含有杂质的水等两相流介质。多普勒法流量计对介质适应性更强，但在纯净液体中可能因缺乏反射粒子而无法工作。
主流产品型号与结构特点
当前市场上超声波流量计产品形态多样，主要可分为以下几类：
1. 管道式超声波流量计（如FSC400系列）
- 安装方式：分为外夹式和插入式。外夹式传感器安装在管道外壁，实现完全非侵入测量，安装便捷，无需停产。插入式传感器需在管壁上开孔安装，信号直接通过流体，受管壁材质影响小。
- 结构特点：通常采用分体式设计，主机壁挂安装，传感器通过电缆连接。主机集成显示与操作单元，支持热量积算功能（需配温度传感器）。
- 适用介质：洁净的、单一均匀的导电或非导电液体，如工业用水、化学品、油品等。
2. 多普勒超声波流量计（如FSD300/400系列）
- 安装方式：传感器需浸入被测水体中，适用于明渠、管道、自然河道等。
- 结构特点：传感器与主机分离。传感器通常为流线型设计，减少对流场干扰，材质多为ABS工程塑料，防护等级达IP68。主机负责信号处理与输出。
- 功能集成：常集成流速、液位（压力或超声波测距）和温度测量，通过流速-面积法直接计算流量。
- 适用介质：含有悬浮固体颗粒或气泡的水体，如城市污水、工业废水、河道原水、灌溉水等。
3. 明渠超声波流量计（如FSB300系列）
- 测量原理：非接触式测量。通过超声波测距传感器测量量水堰槽（如巴歇尔槽、三角堰）内的水位高度，再根据堰槽标准的水位-流量关系曲线换算成流量。
- 结构特点：传感器悬空安装于渠槽上方，不与水体接触，彻底解决腐蚀、淤积问题。一体式或分体式设计。
- 适用场景：污水处理厂进出水口、企业污水排放口、水利灌区计量等标准化明渠场景。

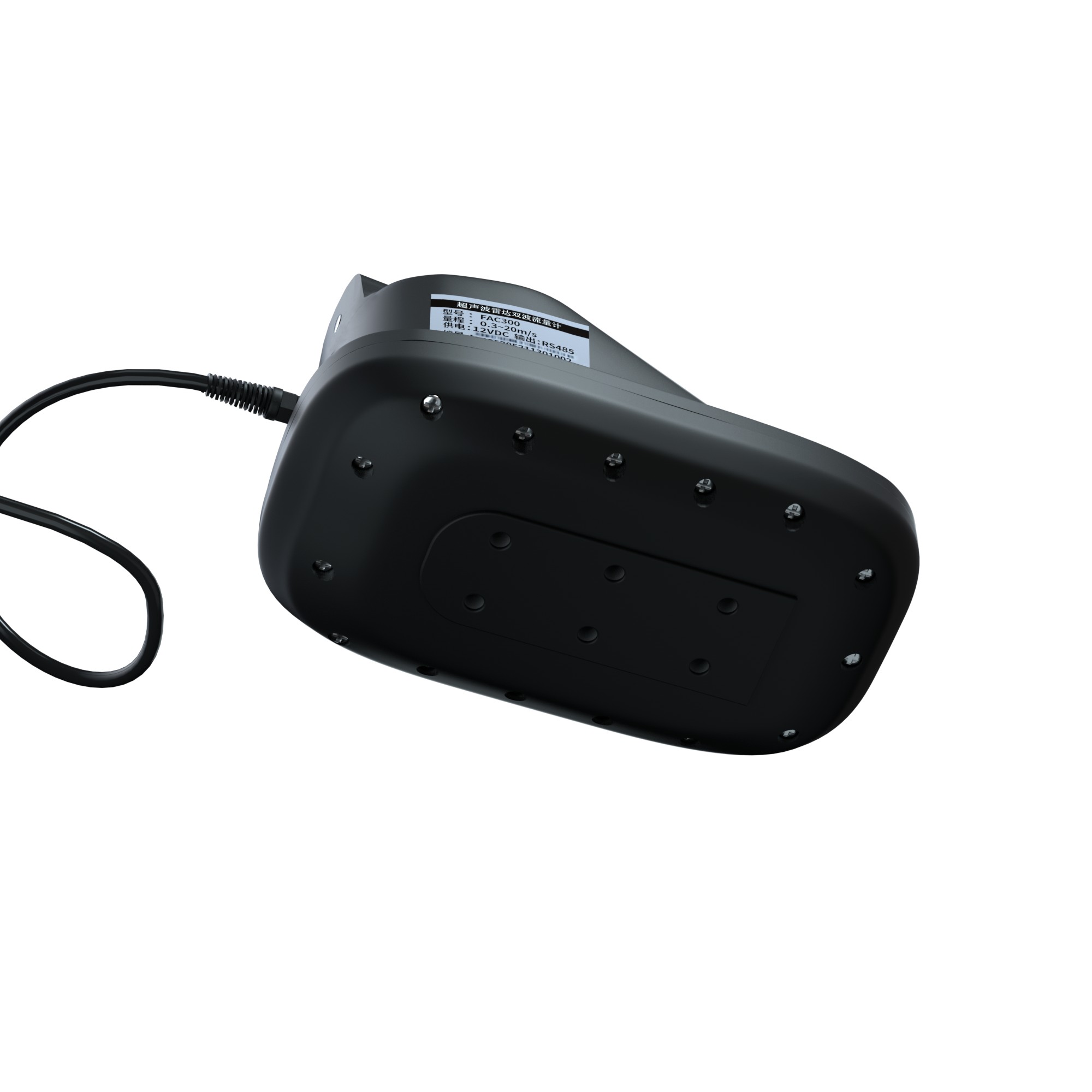

4. 复合式流量计（如FAC300系列）
集成了雷达测速和超声波测速技术，可自动适应管道满管与非满管工况，实现全场景覆盖，兼具雷达技术顶部安装、维护量低的优势。
核心产品优势与选型要点
核心优势提炼
- 高精度与宽量程：时差法产品精度可达±1.0%，始动流量低。多普勒法产品流速测量精度为±1.0%±0.01m/s，液位精度可达±0.2%。量程比宽，能适应从微弱水流到高速水流的测量。
- 真正的免维护设计：无机械转动部件（如叶轮），从根本上避免了泥沙堵塞、水草缠绕、轴承磨损等传统流量计的常见故障。传感器材质耐腐蚀，IP68防护等级确保长期水下稳定运行。
- 强大的多工况适配能力：产品矩阵覆盖从洁净液体到复杂污水的全介质类型；安装方式涵盖外夹、插入、浸入、非接触等多种形式，适配管道、渠道、自然河道等不同测量环境。
- 智能化与集成化：支持RS485 Modbus通讯，可便捷接入SCADA或云平台。部分型号集成4G无线传输、数据存储、自诊断和预测性维护提示功能，实现远程监控与管理。
- 安装便捷与成本节约：外夹式安装无需断管停产，插入式安装也可带压操作，极大减少了安装对生产的影响和安装成本。
选型关键指南
- 介质特性是首要依据：
- 洁净液体（自来水、冷凝水、油品）：优先选择时差法超声波流量计（如FSC400）。
- 污水、泥浆、含沙原水：必须选择多普勒超声波流量计（如FSD300/400）。
- 腐蚀性液体：需确认传感器接触部件的材质（如316L不锈钢、特殊涂层）是否耐受。
- 安装条件决定安装方式：
- 不允许停产或打孔：选择外夹式。
- 大口径管道或永久性测量：可考虑插入式。
- 明渠或非满管：选择明渠流量计或复合式流量计。
- 输出与通讯需求：根据控制系统要求，确认需要的输出信号（4-20mA、脉冲）和通讯协议（如Modbus RTU）。
适用行业与具体场景效益分析
1. 市政水务与智慧排水
- 场景：供水管网流量监测、分区计量（DMA）、污水处理厂进/出水流量计量、城市排水管网流量监测、泵站运行监控。
- 选用产品：管道式超声波流量计（FSC400用于净水）、多普勒流量计（FSD300用于污水）、明渠流量计（FSB300用于厂区排放口）。
- 实际效益：
- 降本：精准计量助力漏损控制，有案例显示可帮助降低管网漏损率。免维护特性大幅减少人工巡检和清理成本。
- 增效：实时数据支撑泵站优化调度，提升运行效率。远程监控减少现场作业。
2. 工业生产流程（化工、电力、冶金）
- 场景：循环冷却水计量、工艺水分配、化学品添加计量、废水排放监控。
- 选用产品：根据介质洁净度选择时差法或多普勒法超声波流量计。耐腐蚀材质版本应对酸碱介质。
- 实际效益：
- 工艺提升：高精度测量为工艺控制提供可靠数据基础，提升产品质量一致性。
- 成本控制：准确计量能源介质（如水、化学品），实现成本精细化管理。
- 运维简化：无阻塞设计确保在含有杂质的循环水中长期稳定运行，减少非计划停机。
3. 水利水文与农业灌溉
- 场景：河流、渠道流量在线监测，水库出水计量，农业用水计量。
- 选用产品：多普勒流量计（FSD400，适应含沙水流）、明渠流量计（FSB300，用于标准堰槽）。
- 实际效益：
- 数据价值：为水资源调度、防汛抗旱提供实时、连续的流量数据。
- 适应性强：IP68防护和耐腐蚀设计，可应对野外恶劣环境和复杂水质，降低设备故障率。
4. 供热行业
- 场景：一次网热量计量（对精度和稳定性要求高）、二次网流量监测。
- 选用产品：带热量积算功能的超声波冷热量表（基于时差法原理）。
- 实际效益：为供热计量收费和节能改造提供公平、精确的计量依据，促进能源节约。
结论
超声波流量计凭借其非接触/微侵入测量、高精度、无压损和卓越的介质适应性，已成为现代工业测流领域的关键设备。选型的核心在于精准匹配介质特性与安装工况：时差法用于洁净介质，追求极致精度；多普勒法用于复杂水质，强调可靠性与适应性。企业通过选用合适的超声波流量计，不仅能获得准确的计量数据以支持精细化管理与工艺优化，更能凭借其“免维护”的核心特性，显著降低长期的运维成本与故障风险，实现真正的降本增效。在工业互联网与智能化转型背景下，其与生俱来的数字化接口能力，也使其成为构建智慧水务、智能工厂数据基座不可或缺的感知单元。
用户常见问题（FAQ）
Q1: 超声波流量计在完全纯净的水中（如去离子水）能否准确测量？
A1: 这取决于原理。时差法超声波流量计可以测量声导特性良好的纯净液体。而多普勒法超声波流量计依赖于流体中的反射粒子，在绝对纯净、无任何气泡或颗粒的水中，可能因无法产生有效多普勒频移信号而导致测量失败或不准。因此，测量超纯水需谨慎选型并确认产品适用性。
Q2: 外夹式超声波流量计的测量精度受管道材质和衬里影响吗？
A2: 是的，外夹式流量计的超声波信号需要穿透管壁和衬里，其声波传播特性会受到影响。不同材质（如钢、铸铁、PVC、水泥）的声速不同，衬里的存在也可能衰减信号。因此，在安装时必须准确输入管道材质、壁厚、衬里材质及厚度等参数，由仪表内部算法进行补偿，才能保证精度。对于内衬过厚或声波特性不佳的管道，建议选用插入式超声波流量计。
