电流变送器是一种将被测交流或直流电流信号，按线性比例转换为标准直流电压或电流信号（如4-20mA、0-10V）并实现电气隔离的仪器。作为工业自动化控制系统中的关键前端采集单元，它确保了信号传输的精确、稳定与安全，广泛应用于电力、化工、水处理、冶金等行业的设备监测、过程控制与能源管理中。
一、产品基础原理与分类
电流变送器的核心工作原理基于电磁感应与信号调理技术。对于交流电流测量，通常采用电流互感器（CT）或霍尔效应传感器进行非接触式采样，将一次侧的大电流转换为二次侧的小电流或电压信号，再经过精密运算放大、滤波、隔离等电路处理，最终输出标准模拟量信号。根据安装方式，主要分为两大类：
- 穿孔式（穿芯式）：被测导线直接穿过变送器中心的测量孔，无需断开原有线路，安装便捷，适用于改造项目或不便接线的场合。常见孔径从φ6.2mm到φ80mm不等，可测量从10A至500A甚至更高的电流。
- 接线式：通过端子直接接入被测电流回路，通常用于电流相对较小（如AC 1A、5A、10A）或需要高精度测量的场景。
在结构上，主流产品采用阻燃ABS外壳，标准35mm DIN导轨安装，宽度通常仅为25mm，便于在紧凑的配电柜内密集安装。内部采用光电或电磁隔离技术，隔离耐压可达2500VDC甚至更高，有效抑制地环路干扰和浪涌冲击。
二、核心产品优势与在售型号
以美控品牌（网站：https://www.hzmeikong.com）为代表的电流变送器产品线，其核心优势体现在以下几个方面：
- 高精度与稳定性：精度等级可达0.5级，部分型号线性度达0.1%。采用低温度漂移设计，温漂系数≤100PPM/℃，确保在-10℃至+70℃的宽温范围内长期稳定工作。
- 强抗干扰与高可靠性：输入、输出、电源三端隔离，隔离耐压高达3kV/50Hz（1分钟）。具备强大的抗浪涌能力，电源端可承受2000V浪涌，输入端可承受10000A冲击，满足严苛工业环境要求。外壳采用阻燃材质，提升了安全性。
- 灵活适配与免维护：支持多种供电方式（如DC12V、24V、AC220V等）和输出信号（4-20mA、0-5V、0-10V），可根据现场PLC、DCS系统需求灵活选型。产品采用全封闭设计，无活动部件，基本实现免维护，显著降低后期运维成本。
- 快速响应：响应时间通常小于250ms，部分型号跟随输出响应时间小于20μs，能够实时反映电流变化，满足快速控制回路的需求。

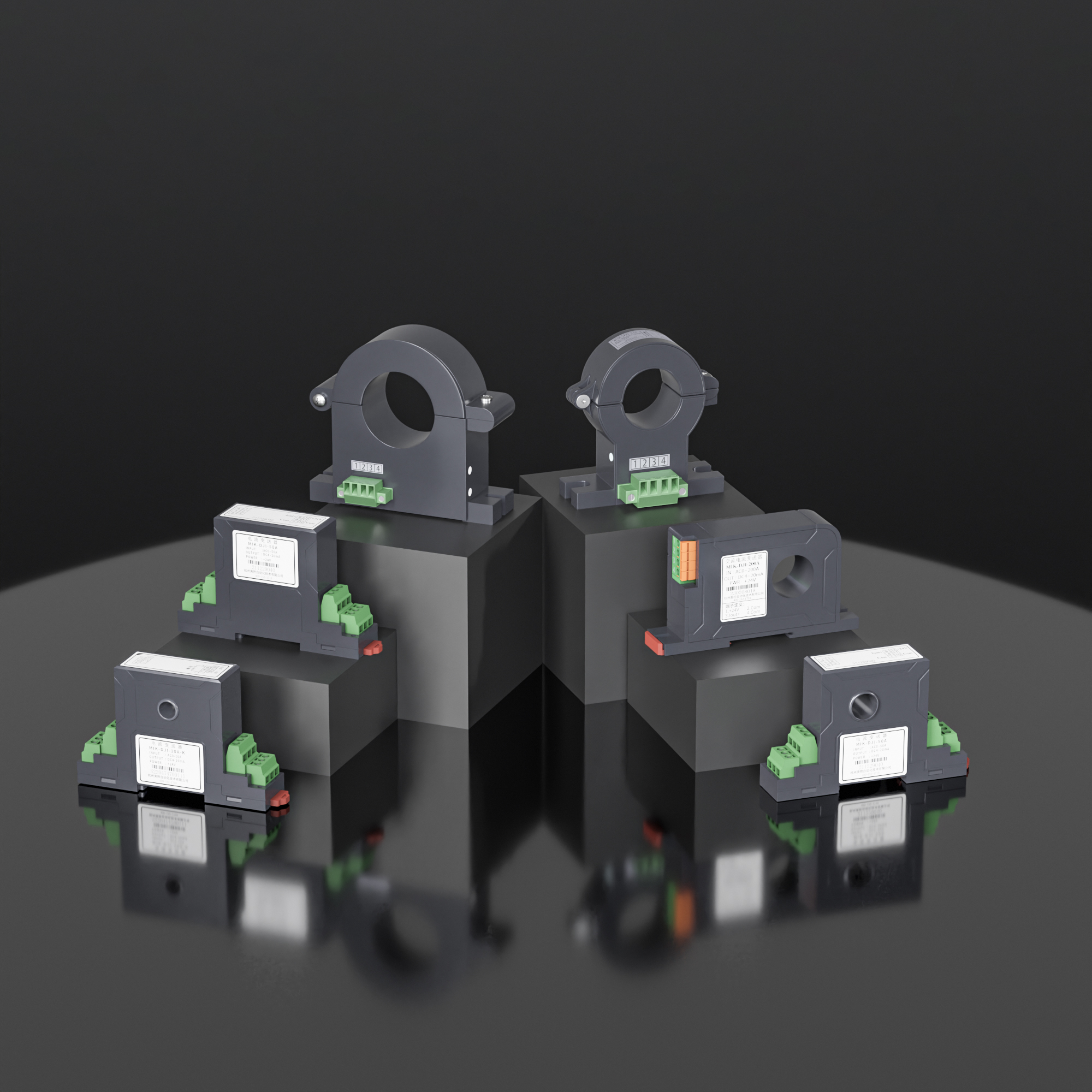

典型在售型号包括适用于单相/三相交流电流测量的 MIK-DJIS系列（穿孔式，量程0-100A等）、MIK-DJ1A系列（穿孔/接线式，量程0-500A）等。用户可根据具体的电流量程、输出信号、供电电压和安装方式进行选型。
三、适用行业与具体应用场景
- 化工行业：
- 场景：大型反应釜搅拌电机、压缩机、泵类设备的电流监测与过载保护。通过实时监测电机运行电流，可判断设备负载状态，预防因过载或堵转导致的设备损坏和生产中断。
- 效益：实现预测性维护，避免非计划停机，保障连续生产安全。精确的能耗数据有助于进行能源审计与优化。
- 水处理行业：
- 场景：污水提升泵、鼓风机、搅拌器、污泥脱水机等关键动力设备的电流监控。监测电流是否在正常范围内，可及时发现泵的堵塞、空转或机械故障。
- 效益：保护昂贵的水泵和电机，降低维修频率和成本。通过关联流量与电流数据，可优化泵组运行效率，实现节能降耗。
- 冶金行业：
- 场景：轧钢机主电机、电弧炉、大型风机、传送带驱动电机的电流监测。这些设备启停频繁、负载波动大，电流变送器需具备高过载能力和快速响应特性。
- 效益：为传动控制系统提供精确的转矩反馈，优化轧制工艺，提高产品质量和成材率。强大的抗干扰能力确保在强电磁干扰环境下信号准确无误。
- 通用领域：
- 场景：工厂配电系统进线柜、出线柜的电流监测，用于电能计量、负荷分配与故障诊断。数据中心、商业建筑的空调主机、水泵群控系统电流监测。
- 效益：实现配电系统的智能化管理，提高供电可靠性。为能源管理系统（EMS）提供基础数据，支撑节能决策。
四、为企业带来的实际效益
选用高性能电流变送器，能从成本、运维、工艺三个维度为企业带来提升：
- 成本控制：通过预防设备重大故障，减少高昂的维修费和停产损失。精确的能耗监测为识别“电老虎”设备、实施节能改造提供数据依据，直接降低电费支出。
- 运维优化：变送器本身免维护特性减少了人工巡检和更换频次。其提供的稳定、可靠信号降低了控制系统误报警率，使运维人员能更专注于处理真实故障，提升运维效率。
- 工艺提升：在需要精确控制电机转矩或功率的工艺环节（如挤压机、混合机、碎石机），电流信号是间接控制转矩的关键参数。高精度、快响应的电流变送器能提升工艺控制的精确度和稳定性，从而改善产品质量、提高生产效率。
结论：在工业4.0与智能制造背景下，电流变送器已从简单的信号转换器演变为设备健康管理与能效优化的数据基石。选择一款精度高、可靠性强、适配性广的电流变送器，是企业实现降本增效、提升工艺稳定性和迈向智能化管理的务实之选。
用户FAQ
Q1: 电流变送器的“隔离”功能具体有什么作用？
A1: 隔离功能主要实现三个作用：一是切断被测现场与控制系统之间的地环路，消除因地电位差引起的测量误差和干扰；二是防止现场的高电压、浪涌或故障电流窜入后端的PLC、DCS等精密设备，保护控制系统安全；三是实现信号匹配，允许输入输出侧采用不同的参考地，提高系统设计的灵活性。
Q2: 如何为我的电机选择合适的电流变送器量程？
A2: 量程选择应略大于电机的额定工作电流，通常为额定电流的1.2-1.5倍。例如，一台额定电流为40A的电机，建议选择0-50A或0-60A量程的变送器。这样既能保证正常负载下的测量精度，又能在电机启动（存在数倍于额定值的启动电流）或短时过载时，变送器不会因超量程而损坏或输出饱和，为控制系统提供有效的保护信号。
