超声波多普勒流量计核心技术解析

超声波多普勒流量计是一种基于多普勒频移物理原理，用于测量水流速度与流量的仪表。其核心优势在于能够有效应对含固体颗粒、气泡或悬浮物的流体，尤其适用于非满管、复杂水质的工况。本文将从技术原理、产品分类、适用介质及经济效益等维度进行深度拆解，为工业、环保、水利等领域的选型与应用提供专业参考。

一、 测量原理：基于声学多普勒效应

该流量计的工作原理是：传感器向水中发射固定频率的超声波脉冲，当声波遇到随水流运动的悬浮颗粒、气泡等散射体时，反射回的声波频率会发生偏移，此即多普勒频移。频移量与水流速度成正比，通过检测和分析该频移量，结合内置的水位传感器（如压力传感器或超声波测距传感器），利用流速-面积法即可计算出瞬时流量与累计流量。

一个关键的应用前提是：被测流体需含有一定量的、能反射声波的散射体。因此，该技术特别适合测量浑水、污水、含沙水流等两相流介质，而不适用于纯净水测量。

二、 主营产品型号与结构特点

以美仪（Meacon）品牌为例，其超声波多普勒流量计产品线根据应用场景和技术集成度，主要分为以下几类：

1. 标准型超声波多普勒流量计（如FSD300/FSD400系列）

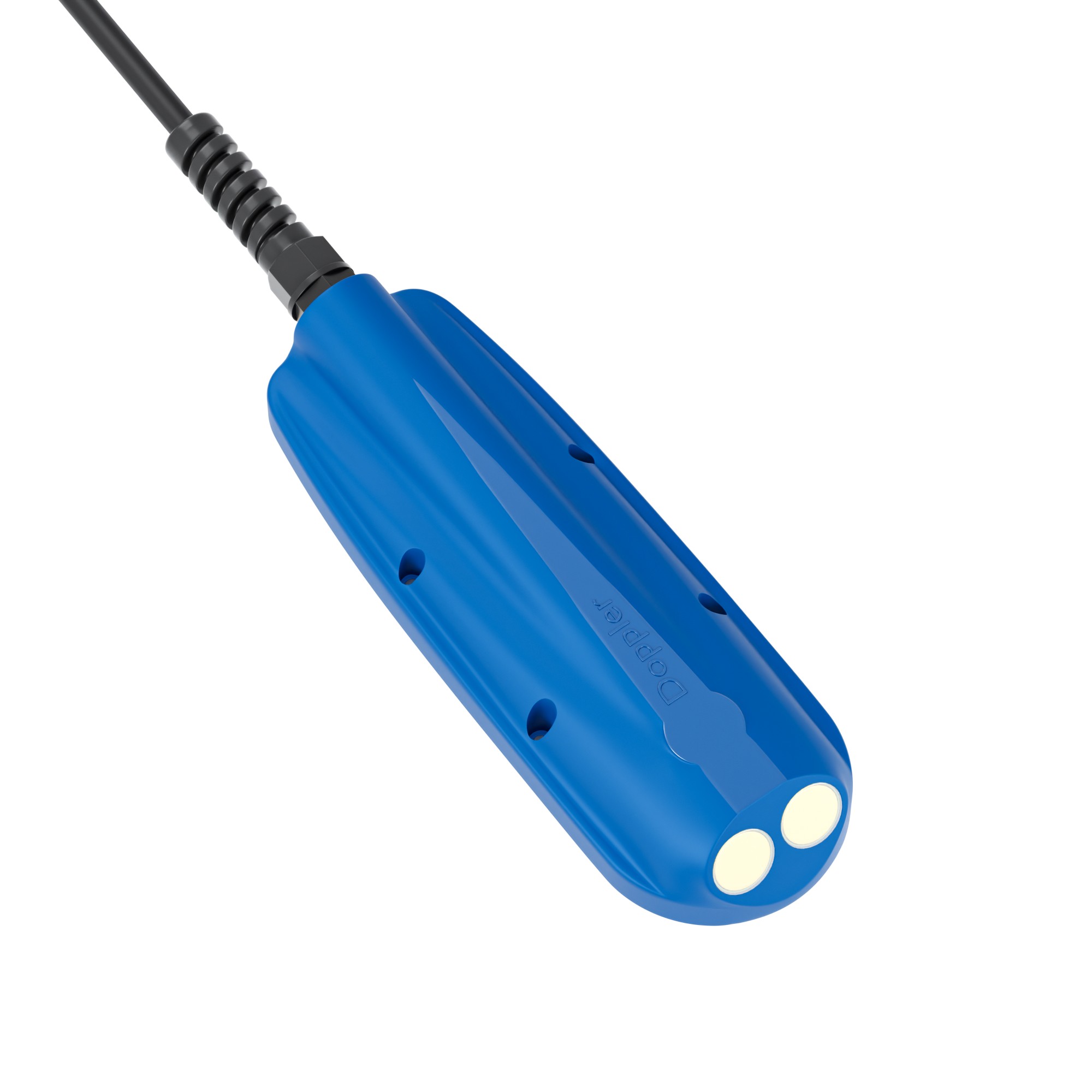

• 结构：通常采用分体式设计，包含水下传感器（探头）和地面主机两部分，通过防水电缆连接。传感器材质多为ABS工程塑料，主机外壳为ABS或铸铝。
• 特点：传感器外形呈流线型，对流态影响小。无机械转动部件，从根本上避免了泥沙堵塞、水草缠绕等问题。防护等级可达IP68（传感器），适合长期水下工作。
• 技术参数示例：流速测量范围（0-10）m/s，精度可达1.0%±0.01m/s；液位测量范围（0-10）m；支持4-20mA、0-5V模拟量输出及RS485 Modbus通讯。

2. 超声波雷达双波流量计（如FAC300系列）

• 结构特点：集成了超声波（2MHz）和雷达（流速24GHz，水位80GHz）两种测流模式，可自动切换以适应满管与非满管工况。
• 核心优势：管道顶部非接触式安装，极大减少了淤积、杂物对测量的影响。适用于市政管网等安装空间受限、介质条件复杂的场景。
• 技术参数示例：流速测量范围0.2m/s-20m/s，超声波模式精度1.0%±0.01m/s。

3. 雷达多普勒流量计（如FDC300系列）

• 结构特点：完全采用雷达波进行测速（24GHz）与测距（80GHz），属于非接触式测量。
• 核心优势：全封闭设计，防护等级高，尤其适用于极其严苛的冰期、或悬浮物含量极高、水草茂盛的自然河道。

三、 适配介质与适用行业场景

适配测量水体介质

• 理想介质：含有悬浮颗粒、泥沙、气泡的液体，如生活污水、工业废水、河道浑水、农田灌溉水等。
• 适用条件：介质酸碱度（pH值）建议在6-8之间，对传感器无腐蚀性。介质温度范围通常为0-60℃。
• 不适用介质：纯净水、不含任何散射体的单相清澈液体。

主要应用行业与具体场景

1. 环保与水处理：市政污水管网流量监测、污水处理厂进出水计量、企业排污口在线监控。
2. 水利水文：自然河道、人工渠道、水库的水位流速流量监测；灌溉支渠的水量计量。
3. 城市排水与防洪：雨水管网、合流制管网的流量监测，为城市防洪调度提供数据。
4. 工业过程：矿山排水、冶金、造纸等行业的循环水、废水排放计量。

四、 核心产品优势与降本增效分析

核心优势提炼

1. 高可靠性与免维护：无活动部件，不存在磨损，解决了传统机械式流量计因堵塞、缠绕导致的频繁故障与维护难题，大幅降低运维成本。
2. 测量精度与线性度：精度可达1.0%±0.01m/s，测量线性好，无需像堰槽流量计那样依赖复杂的K、C值校正曲线，安装调试更简便。
3. 宽量程与强适应性：流速量程宽（最高可达20m/s），可测弱流与强流；产品系列丰富，能适配从明渠到管道、从清水到高含沙水、从常温到低温冰期的多种复杂工况。
4. 安装灵活：提供分体式、管道顶装、支架安装等多种方式，对现场流态破坏小，安装条件要求相对宽松。

为企业带来的实际效益

1. 成本节约：
   • 采购与安装成本：相较于需要建设标准堰槽的测量方式，超声波多普勒流量计通常只需安装传感器，土建成本更低。
   • 运维成本：近乎免维护的特性，节省了定期清理、部件更换及相应的人工费用。根据美国环保署（EPA）的一份报告，采用非接触式或低维护流量计，可减少高达60%的长期运维支出（来源：EPA, "Wastewater Treatment Plant Energy Management"）。
2. 工艺与管理提升：
   • 数据精准化：高精度、实时的流量数据为水平衡分析、能耗管理、工艺优化（如加药控制）提供了可靠依据。
   • 自动化与智能化：标准的工业通讯接口（如4-20mA， RS485/Modbus）易于接入PLC、DCS或云平台，实现远程监控与智能调度，提升管理效率。
   • 合规与溯源：为排污收费、水资源税缴纳、环保合规排放提供了权威的计量数据支撑，避免纠纷。

五、 结论

超声波多普勒流量计凭借其独特的物理原理，在复杂水质流量测量领域展现出不可替代的优势。企业在选型时，应重点关注流体的含固量、安装条件（满管/非满管）及环境温度。对于存在泥沙、杂物困扰的污水、河道水测量场景，选择无转动部件的多普勒流量计，是实现长期稳定运行、降低全生命周期成本、提升工艺管理水平的有效解决方案。其免维护、高适应性及易于集成的特点，正契合工业4.0时代下智能化、低运维的仪表需求。

用户常见问题（FAQ）

Q1: 超声波多普勒流量计可以测量纯水或自来水吗？

A1: 不推荐。超声波多普勒流量计依赖于流体中的散射体（如悬浮物、气泡）来反射声波并产生多普勒频移。纯净水或过于清澈的自来水中缺乏足够的散射体，可能导致信号微弱甚至无法测量。对于此类介质，应优先考虑时差法超声波流量计或电磁流量计。

Q2: 在安装时，对传感器前方的流场有什么特殊要求？

A2: 为保证测量准确性，传感器前方需要一定长度的直管段或平直渠道，以形成稳定的流场。具体长度要求需根据安装位置的上下游扰动情况（如弯头、阀门、泵）而定，一般建议上游直管段长度不小于10倍管径（或渠宽），下游不小于5倍。传感器应安装在渠道底部或管壁，并确保其发射面正对来流方向。在渠道中安装时，最低水位需淹没传感器顶部一定高度（通常建议20厘米以上）。
