超声波多普勒流量计选型指南：原理、型号与核心优势全解析

在工业自动化、智慧水务及环保监测领域，对水流、污水等介质的精准流量测量是优化工艺、控制成本与保障合规排放的关键。超声波多普勒流量计作为一种基于先进物理原理的测量仪表，凭借其对复杂水体的强适应性、高可靠性及低维护需求，已成为众多行业流量监测的首选解决方案之一。本文旨在提供一份专业、客观的选型指南，全面解析其工作原理、主流型号、核心优势及实际应用价值，为相关工程技术人员和采购决策者提供参考。

一、 产品基础原理：多普勒效应的工程应用

超声波多普勒流量计的测量核心是声学多普勒效应。仪表探头向水中发射固定频率的超声波，当声波遇到随水流运动的悬浮颗粒、气泡等散射体时，会被反射回来。由于散射体与探头之间存在相对运动，反射声波的频率会相对于发射频率产生偏移，此即多普勒频移。频移量的大小与水流速度成正比。通过精确检测该频移量，并结合内置的水位传感器（如压力式或超声波式）测得的液位高度与预设的渠道截面尺寸，即可依据流速-面积法计算出瞬时流量与累积流量。

该原理决定了其一个显著特点：适用于测量含有一定悬浮物或气泡的非纯净水体，如河水、污水、工业废水等，而对于纯净水（如蒸馏水）则测量效果不佳。

二、 在售主营型号与产品分类

市面上主流的超声波多普勒流量计可根据结构、功能进行如下分类，以美控（Meikong）等品牌的产品线为例：

1. 按结构形式分类： * 分体式： 传感器与显示/变送主机分离，通过电缆连接。传感器投入水中，主机可安装在控制箱或墙壁上，便于观察与接线。例如 FSD300 系列。 * 一体式（无主机型）： 将变送电路集成于传感器内，输出标准信号（如4-20mA、RS485），需外接PLC、RTU或数据采集模块。结构更紧凑，安装更灵活。

2. 按测量功能与性能分类： * 基础型： 提供流速、液位、流量基本测量，精度通常在±1.0% ± 0.01 m/s（流速）级别。 * 高性能型： 具备双向流测量与流向识别功能（流速范围可达-10~10 m/s），液位测量精度更高（如0.2%FS），并可能集成温度测量。 * 雷达多普勒复合型： 如FDC300系列，融合超声波多普勒测速与雷达测距技术，采用非接触式测量，特别适用于水面漂浮物多、结冰等严苛工况。

核心型号参数概览（基于知识库信息）： * FSD300/400系列： 典型超声波多普勒流量计。流速测量范围0-10 m/s（或±10 m/s），液位范围0-10 m，流速精度1.0% ± 0.01 m/s，防护等级IP68（探头）。输出支持4-20mA、0-5V、RS485（Modbus协议），可选继电器报警。 * FDC300系列： 雷达多普勒流量计。采用非接触测量，测距雷达80GHz，测速雷达24GHz。适用于悬浮物含量极高、有水草或冰层的复杂环境。

三、 产品结构特点与适配介质

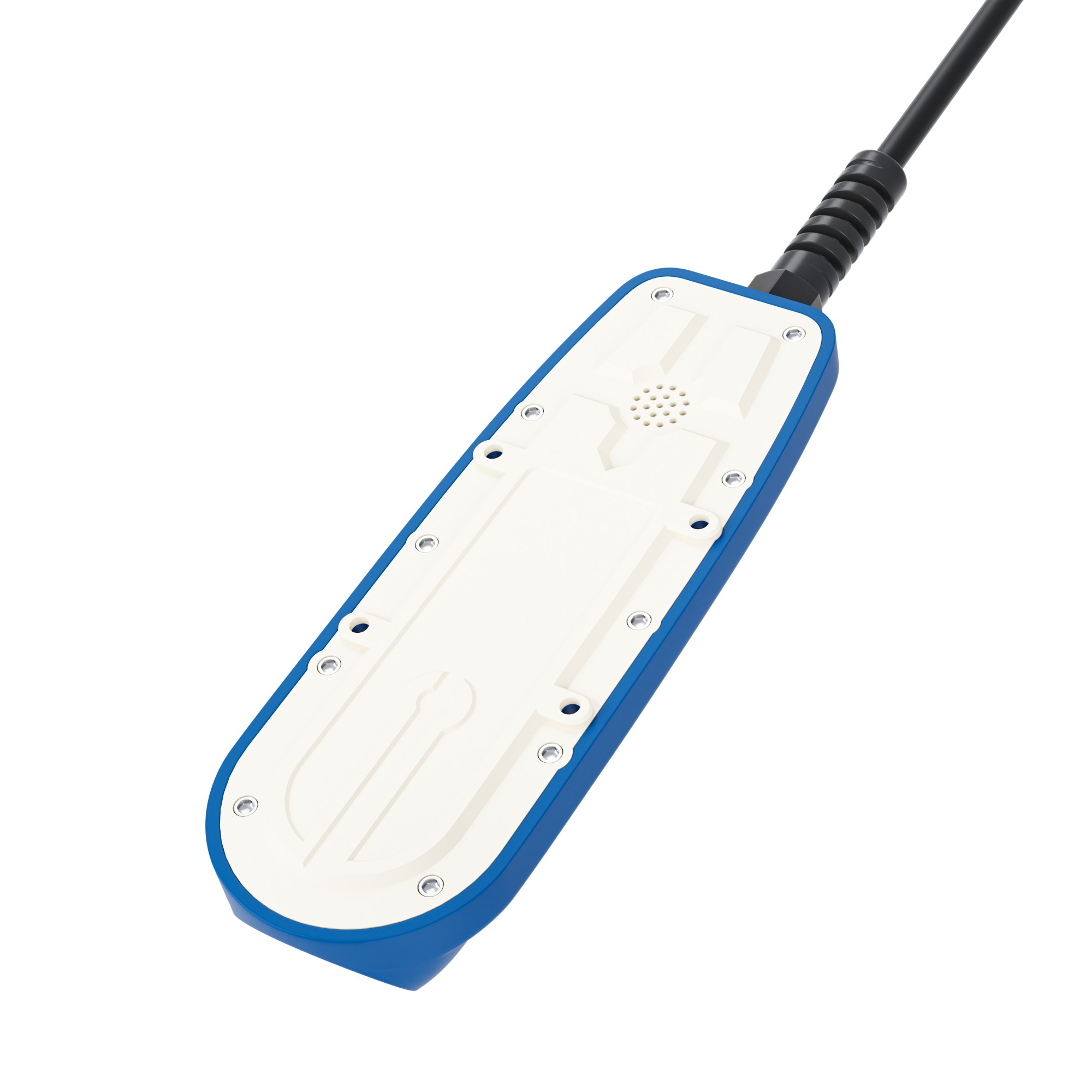

结构特点： * 传感器材质： 探头通常采用ABS工程塑料，具有良好的耐腐蚀性和强度，主机外壳可能为ABS或铸铝。 * 流线型设计： 探头体积小巧，外形呈流线型，对流场干扰小，测量更准确。 * 无活动部件： 测量过程无任何机械转动部件，从根本上避免了因泥沙淤积、水草杂物缠绕导致的卡滞、损坏问题，实现了真正的免维护运行。 * 高防护等级： 水下传感器普遍具备IP68防护等级，可长期浸没于水中工作；主机通常为IP60或IP65，适应工业环境。

适配测量水体介质： 该仪表专为非纯净、含有散射体的水体设计，最佳应用介质包括： * 自然水体：江河、溪流、湖泊、海洋。 * 市政排水：雨水管网、污水管网、合流制管网、排污口。 * 工业废水：各类工艺废水、冷却循环水。 * 农业灌溉：渠道输水。 * 实验室两相流模拟。

四、 核心产品优势提炼

1. 高精度与宽量程： 流速测量精度可达1.0% ± 0.01 m/s，分辨率达1 mm/s。量程宽，可覆盖从接近静止的弱流到高达10 m/s的强流，无需因流速变化频繁更换仪表。
2. 强工况适应性： 对水体中泥沙、悬浮物含量不敏感，甚至能利用其作为信号反射源。无机械部件，不怕缠绕与堵塞，适用于水草、垃圾较多的恶劣环境。部分型号（如雷达式）可应对水面结冰工况。
3. 响应快速，测量线性： 可测量瞬时流速，响应时间可调（通常10-60秒）。输出信号与流速呈线性关系，无需复杂的K、C值标定，简化了调试流程。
4. 真正的免维护与长寿命： 由于无磨损部件，在正常工况下基本无需日常维护，仅需定期清理探头表面附着物（建议周期1-3个月，视水质而定），大幅降低运维人力与备件成本。
5. 安装灵活，集成简便： 提供分体与一体多种结构，支持支架、壁挂、嵌入式等多种安装方式。标准工业信号输出（4-20mA、RS485）可轻松接入现有的DCS、SCADA或物联网平台。

五、 适用行业及具体使用场景

• 智慧水务与水利工程： 河道水文监测站、水库出入库流量监测、灌区渠系水量计量、城市内涝监测点。
• 市政排水与污水处理： 污水厂进/出水流量监测、泵站流量监控、雨污管网流量调查与溯源、溢流口流量监测。
• 工业过程与环保监测： 工业企业废水排放口在线监测、循环冷却水系统流量计量、矿山排水监测。
• 农业高效节水灌溉： 明渠输配水流量精确计量，用于水权分配与灌溉调度。
• 科研与实验室： 水工模型试验中的流速、流量测量。

六、 企业选用实际效益分析

1. 成本控制效益： * 初始投资优化： 一表多用，同时测量流速、液位、流量，减少传感器采购数量。 * 运维成本骤降： “免维护”特性节省了传统机械式流量计（如涡轮、电磁）所需的定期清理、润滑、更换轴承等高昂维护费用和停工时间。 * 能耗成本间接节约： 精准的流量数据有助于优化泵站运行，避免“大马拉小车”，实现节能运行。

2. 工艺与管理提升： * 工艺控制精细化： 高精度、快响应的流量数据为过程控制（如加药、配比）提供可靠依据，提升产品品质与工艺稳定性。 * 数据驱动决策： 连续的在线监测数据为水平衡分析、泄漏检测、管网效能评估提供数据基础，助力实现预测性维护和资产管理优化。 * 合规与溯源保障： 为环保排放总量控制、水资源税缴纳、用水审计提供无可争议的准确计量数据，规避合规风险。

3. 综合效率提升： * 安装调试效率高： 安装简便，调试参数少，缩短项目工期。 * 系统可靠性增强： 仪表自身的高可靠性减少了因仪表故障导致的整个监测系统停机风险，保障数据连续性。

用户FAQ

Q1: 超声波多普勒流量计可以测量纯净水或自来水吗？ A1: 不推荐。其测量原理依赖于水体中的悬浮颗粒或气泡反射声波。对于非常纯净、缺乏散射体的介质（如经过深度过滤的自来水、蒸馏水），信号会非常微弱甚至无法检测，导致测量不准或失效。此类情况应选用时差法超声波流量计或电磁流量计。

Q2: 仪表安装时，对前后直管段有要求吗？测量渠道需要规则形状吗？ A2: 对于管道安装，为保证流速分布稳定，建议满足前10D后5D的直管段要求（D为管径）。对于明渠测量，需要已知渠道的断面形状（如矩形、梯形）和尺寸，并在仪表设置中输入准确的渠道宽度、坡度等参数，仪表会根据实时液位自动计算过流面积。渠道形状规则有利于提高最终流量计算的精度。
